6. Противоречия при решении технических задач

Ревенков А.В.

В развитии технических систем в соответствии с законами диалектики происходит чередование этапов количественного роста и качественных скачков. В процессе количественного роста в результате неравномерного развития характеристик технической системы появляются противоречия.

Противоречие - проявление несоответствия между разными требованиями, предъявляемыми человеком к системе, и ограничениями, налагаемыми на нее законами природы, социальными, юридическими, и экономическими законами, уровнем развития науки и техники, конкретными условиями применения и т. п.

Пример 6.1. При проектировании пассажирского самолета с более высокой скоростью, чем прототип, можно уменьшить площадь крыла (при том же полетном весе). Это связано с тем, что с увеличением скорости увеличивается скоростной напор и, следовательно, для создания той же подъемной силы крыла , где Сyкр - коэффициент подъемной силы крыла, ρ - плотность воздуха, Ν - скорость полета, Skp - площадь крыла,

Можно уменьшить площадь крыла Skp. Это желательно сделать, так как чем меньше площадь крыла, тем меньше сопротивление трения и, следовательно, меньше расход горючего.

Но при уменьшении площади крыла падает подъемная сила при малых скоростях полета. Поэтому нужно увеличить посадочную скорость самолета, а это приведет к увеличению длины разбега и торможения и, следовательно, к потребности увеличить взлетно-посадочную полосу, что недопустимо.

На начальных этапах развития, когда требования относительно невысоки, а система обладает большими ресурсами, такие противоречия разрешаются путем компромисса: отыскиваются варианты конструкции, обеспечивающие приемлемые значения обеих конкурирующих характеристик. Но количественный рост продолжается, происходит накопление и обострение противоречий. Эти противоречия разрешаются в результате качественных скачков - создания принципиально новых технических решений.

Если технический объект создан, то весьма часто ставится задача увеличения его главной полезной функции (ГПФ). Для этого, как правило, требуется усилить какое-либо свойство одного из элементов этого технического объекта. Однако при усилении одних свойств элемента нарушается взаимодействие (согласованность) с другими элементами технической системы, возникает противоречие, то есть источником противоречий является совершенствование, развитие технических объектов.

6.1. Административное противоречие

Решение любой технической задачи начинается с анализа проблемы. Результатом этого анализа является постановка и формулировка задачи, которую нужно решать.

В проблеме обычно описывается необходимость создания некоторого технического объекта (ТО) для удовлетворения определенной потребности, приводится соответствующая аргументация этой необходимости, описываются функции, которые должен выполнять этот ТО; требования, которые к нему предъявляются.

Каждый потребитель той или иной продукции характеризуется определенными свойствами. Анализ свойств потребителей позволяет определить некоторый набор требований, которым должна удовлетворять продукция, предназначенная для удовлетворения возникшей потребности.

Каждый вид продукции можно охарактеризовать набором определенных свойств. Часть этих свойств определяют потребительные свойства продукции (рис. 6.1).

Поэтому прежде, чем создавать тот или иной продукт, необходимо, с одной стороны, сформулировать требования, которым он должен удовлетворять, с другой стороны, оценить технические возможности создания продукта с требуемыми свойствами.

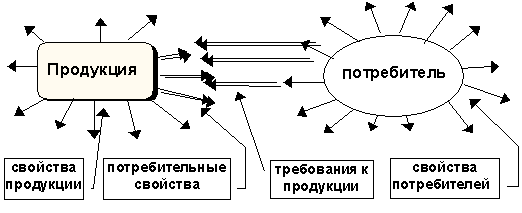

Рис. 6.1

Если есть потребность в создании продукции с определенными потребительными свойствами, но неизвестно как ее удовлетворить, то возникает проблемная ситуация (ПС).

Описание ПС - это формулирование потребностей, функций, которые нужно выполнить. Проблема заключается в том, что на этом этапе не видно путей, как реализовать выполнение этой функции.

Проблемная ситуация возникает, если нет соответствия между требованиями, предъявляемыми потребителями, и имеющимися техническими возможностями. Например, создание телевизора с объемным изображением, создание искусственного спутника Земли со сроком активного существования 10 лет и др. То есть первоначальная формулировка проблемы часто носит социально-технический характер и в общем случае выражается в терминах: цель, потребность, функция, нежелательные эффекты.

Г.С. Альтшуллер назвал такие проблемные ситуации административным противоречием. Анализ развития множества ТС показал, что совершенствование их характеристик обычно связано с преодолением противоречий, выявляющихся по мере эксплуатации этих систем. Возникает потребность что-то изменить, улучшить, причем претензии к работе системы обычно формулируются в виде довольно расплывчатых пожеланий типа: "хочется, чтобы было лучше...", "нужно что-то сделать" и т. д., проблем много: нужно что-то сделать, но что?

Этому виду противоречий соответствует изобретательская ситуация, включающая в себя целый клубок задач, из которых нужно выбрать именно ту, которую следует решать в первую очередь. Каким образом выделить первоочередную задачу среди прочих?

Г.С. Альтшуллер в работе "Найти идею" отмечал: "Такие противоречия отражают сам факт возникновения изобретательской задачи, точнее - изобретательской ситуации. Они автоматически даются вместе с ситуацией, но они ни в какой мере не способствуют продвижению к ответу".

Таким образом, административные противоречия только обозначают проблему и в ряде случаев дают некоторое обоснование ее возникновения.

6.2. Техническое противоречие

В первоначальной формулировке проблемы формулируются некоторые потребности, функции, которые необходимо выполнить.

В зависимости от вида проблемной ситуации (ПС) ее можно разрешить двумя способами (рис. 6.2):

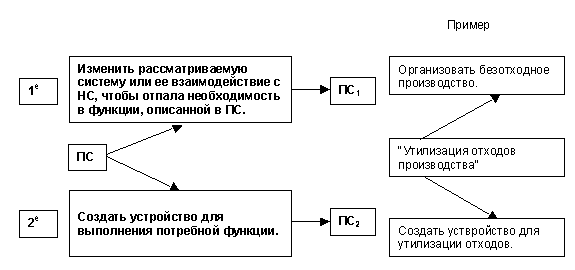

Рис. 6.2

существенно изменить рассматриваемую систему или ее взаимодействие с надсистемой (НС) таким образом, чтобы отпала необходимость в этой потребности, в выполнении этой функции - ПС1; в этом случае формулируется проблема по изменению НС;

дополнить существующую техническую систему некоторым устройством, которое позволило бы удовлетворить сформулированную потребность - ПС2 (см. пример на рис 6.2).

Проблемы могут быть разные.

Например, мы не знаем, как технически реализовать выполнение потребной функции.

Или мы в принципе знаем, какое устройство нужно создавать для выполнения потребной функции, но при этом появляются нежелательные эффекты.

Нежелательный эффект, во-первых, связан с тем, что за реализацию функции, которую он должен выполнять, надо "платить". Из стремления же к идеальному решению следует, что полезная функция должна выполняться, но затрат на ее реализацию не должно быть.

Пример 6.2. По трубопроводу перекачивают газ. Необходимо обеспечить постоянный массовый расход газа при заданном перепаде давлений на входе и выходе трубопровода. Однако температура газа на входе в трубопровод меняется. Следовательно, массовый расход газа тоже будет изменяться.

Таким образом, возникает проблема. Массовый расход газа должен быть постоянным для управления некоторым процессом, но он не может быть постоянным, так как изменяется температура газа. При этом в систему нежелательно вводить сложные устройства, которые осуществляли бы функцию регулирования.

Во-вторых, нежелательные эффекты могут проявляться в виде вредных свойств (функций), которые возникают при функционировании технического объекта. Например, мы создаем некоторый технологический процесс, а он оказывает вредное воздействие на человека (электромагнитные излучения, вибрации и т. д.) или загрязняет окружающую среду и др.

То есть проблемная ситуация (ПС2) заключается в том, что функцию выполнять надо, ибо в этом есть потребность, а нежелательных эффектов при этом быть не должно.

Такие проблемы часто возникают на начальном этапе создания ТО, когда намечается некоторый план решения проблемы, то есть при формировании идеи, принципа действия ТО для реализации ГПФ или попытке улучшить некоторые функциональные характеристики технического объекта.

Г.С. Альтшуллер отмечал, что каждой задаче, входящей в изобретательскую ситуацию, соответствует свое техническое противоречие (ТП). Суть ТП сводится к тому, что при улучшении известными путями одного свойства (параметра) системы недопустимо ухудшается другой параметр.

Любая продукция, предназначенная для удовлетворения потребностей, характеризуется многими свойствами: экономичностью, надежностью, эргономичностью, эстетичностью, патентоспособностью, транспортабельностью, безопасностью, экологичностью, технологичностью и т. д. Для некоторых видов продукции весьма важными показателями являются масса конструкции, плотность компоновки, энергоемкость, мощность, производительность, время срабатывания механизмов, точность отработки параметров и т. д.

Все эти показатели условно можно разделить на две группы: показатели, характеризующие степень (уровень) выполнения техническим объектом ГПФ, и показатели, характеризующие факторы расплаты за выполнение ГПФ.

Стремление улучшить одни характеристики продукции часто приводит к ухудшению других. По крайней мере, на этапе анализа проблемы и постановки задачи не видно путей, как сделать так, чтобы при улучшении одних свойств не ухудшались бы другие, тоже весьма важные.

В проектно-конструкторских и технологических задачах обнаруживается противоречивость многих свойств, например, точность и производительность в технологии обработки материалов; масса, надежность и стоимость; устойчивость и управляемость технических объектов и др.

Например, один из способов увеличения надежности летательных аппаратов (потребность) - создание резервных систем и агрегатов. А это приводит к увеличению массы аппарата, что недопустимо, так как увеличиваются затраты на выполнение задания (ГПФ).

Нежелательные эффекты могут быть связаны с тем, что улучшение некоторых потребительных свойств приводит к усложнению ТО и, следовательно, к увеличению факторов расплаты.

Ситуация, когда попытки улучшить одну характеристику (или часть) системы приводит к ухудшению другой ее характеристики (или части), называется техническим противоречием (ТП).

Например, в технологии производства мероприятия, направленные на повышение производительности обработки, часто приводят к ухудшению качества продукции. (Если один из двух вариантов технологии при лучшем качестве позволяет обеспечить и бoльшую производительность, то он вытесняет второй вариант; в этом случае проблемной ситуации нет.)

Техническое противоречие появляется часто тогда, когда разработчик пытается каким-либо известным ему способом улучшить один из параметров качества (или функциональное свойство) объекта, но это приводит к недопустимому ухудшению другого, тоже весьма важного параметра качества (или функционального свойства).

Пример 6.2. Увеличение числа инструментов в слесарном наборе улучшает возможности дифференцированного воздействия на изделие, но ухудшает условия работы с набором, который становится более громоздким.

Для улучшения функционального свойства весьма часто рассматривается изменение одного из параметров технической системы, который существенно влияет на это функциональное свойство.

Пример 6.3. Чем больше литейный уклон на модели отливаемого изделия, тем легче извлечь ее из песчаной формы при формовке, но при этом нежелательно увеличиваются припуски металла (дополнительные его объемы), которые приходится в дальнейшем устранять механической обработкой литой заготовки.

Для этой проблемы можно сформулировать технические противоречия в двух вариантах.

ТП-1: Увеличивая литейный уклон, мы облегчаем процесс формования, но при этом увеличиваются затраты на обработку резанием.

ТП-2: Уменьшая литейный уклон, мы снижаем затраты на обработку, но при этом усложняется процесс формования.

Техническое противоречие можно представить в виде схемы, показанной на рис. 6.3.

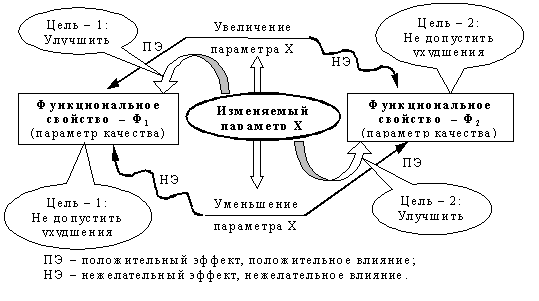

Рис. 6.3

Формулирование технических противоречий - это конкретная реализация более общего приема поиска решения - переформулирование условий задачи. Это модель задачи, в которой раскрываются положительные и нежелательные эффекты или явления в рассматриваемой предметной области.

При этом возникает проблема, как, сохранив или даже улучшив положительные стороны (эффекты) в создаваемом ТО, не допустить появления нежелательных эффектов.

Формулировка ТП позволяет вычленить положительные и нежелательные эффекты для того, чтобы провести анализ причин появления нежелательных эффектов, и тем самым активизирует мышление на поиск возможных направлений решения проблемы.

Пример 6.4. ТП: Уменьшая время на изучение конкретной темы, мы добиваемся того, что можем более широко информировать обучаемых, но при этом уровень знаний и умений по этой теме понижается.

Пример 6.5. ТП: Декларируя истины, мы даем материал сжато и энергично, но при этом снижается способность обучаемых к самостоятельному поиску знаний.

Пример 6.6. ТП: Необходимо повысить производительность токарной обработки заготовки.

Анализ доступных ресурсов позволяет наметить два мероприятия, которые будут приводить к появлению нежелательных эффектов, связанных, с одной стороны, с увеличением затрат и, с другой стороны, с ухудшением качества получаемой детали (табл.1).

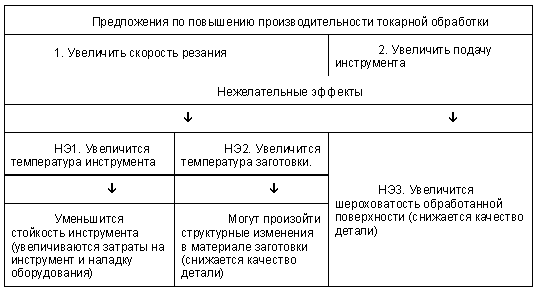

Таблица 6.1

Пример появления нежелательных эффектов при попытке решить поставленную проблему В приведенной таблице можно увидеть следующие противоречия.

ТП-1: Для повышения производительности труда нужно увеличить скорость резания. Но при этом увеличивается температура резца. Период стойкости инструмента уменьшается и, следовательно, увеличиваются затраты на обработку.

ТП-2: Для повышения производительности труда нужно увеличить скорость резания. Но при этом увеличивается температура заготовки. В материале заготовки происходят структурные изменения и, следовательно, снижается качество детали.

ТП-3: Для повышения производительности труда нужно увеличить подачу инструмента (глубину резания на каждом проходе резца). Но при этом увеличивается шероховатость поверхности и, следовательно, снижается качество детали.

6.3. Физическое противоречие

Как видно из последнего приведенного примера, предлагаемые мероприятия, направленные на повышение производительности токарной обработки, приводят к появлению ряда НЭ.

Проведенный анализ позволяет обнаружить и конкретизировать противоречивость свойств при взаимодействии компонентов рассматриваемой технической системы.

Из анализа табл. 6.1 можно сформулировать следующие противоречия.

Скорость резания должна быть большая для повышения производительности обработки, и она не должна быть большая, так как при этом увеличится температура резца.

Скорость резания должна быть большая для повышения производительности обработки, и она не должна быть большая, так как при этом увеличится температура заготовки.

Подача должна быть большая для повышения производительности обработки, и она не должна быть большая, чтобы не увеличивалась шероховатость поверхности.

Таким образом, для того, чтобы разрешить ТП, формулируются частные задачи, в которых предъявляются несовместимые требования к свойствам отдельных компонентов или взаимодействию между компонентами рассматриваемого объекта.

Совокупность таких требований Ю.В. Горин предложил назвать физическим противоречием (в 1973 г.), подчеркивая, что отношения противоречия перенесены на уровень физических свойств и отношений элементов системы.

Г.С. Альтшуллер отмечал: "Стремясь убрать конфликтующие, противоречивые отношения между внешними сторонами технической системы, получим противоречие на уровне внутреннего функционирования системы. Такое противоречие, в отличие от технического, называется физическим противоречием (ФП).

Сформулированные в примере 6.7 ФП позволяют наметить минизадачи и, тем самым, определить область поиска возможных решений (табл. 6.2).

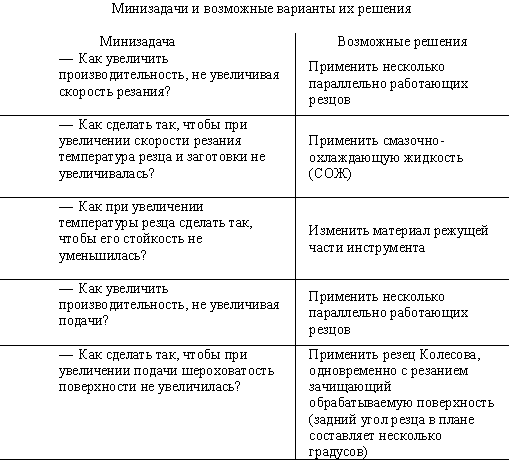

Таблица 6.2

Пример 6.7. Для получения рельефной поверхности на крупногабаритных оболочках, например, для образования усилений в местах сварки на днищах топливных баков (ТБ), для получения вафельного силового набора на обечайках ТБ (места А на рис. 6.4) применяется операция избирательного размерного химического травления.

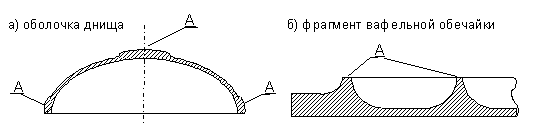

Рис. 6.4

Излишки материала удаляются в щелочных растворах. Места, которые не должны подвергаться травлению (поз. А рис. 6.4), покрываются лаком.

Проблемная ситуация заключается в том, что необходимо весьма точно нанести защитный лак на участки, которые не должны подвергаться травлению. Лак должен иметь хорошую адгезию к металлу, чтобы в процессе обработки не было подтравливания материала под покрытием.

Если лак наносить по трафарету, то не удается получить точный контур. Поэтому было принято решение наносить лак на всю поверхность, а затем по шаблону чертилкой делать разметку, скальпелем надрезать покрытие и удалять лак с тех участков, которые должны подвергнуться химической обработке.

Но это решение привело к следующей проблеме. Защитное покрытие должно иметь хорошую адгезию к металлу для того, чтобы не было подтравливания материала под краями покрытия в процессе химической обработки и можно было бы получить точный контур, и покрытие должно иметь слабую (плохую) адгезию, чтобы после нанесения покрытия и его разметки (по шаблону) можно было бы легко удалить часть покрытия (в местах, где должно происходить травление).

Сформулируем ФП:

Лак должен иметь хорошую адгезию, чтобы не было подтравливания; лак должен иметь плохую адгезию, чтобы его можно было легко удалить с участков, подлежащих травлению.

Формулировка ФП - это предельно обостренная и лаконичная формулировка задачи, выраженная часто в парадоксальной форме, обладающая эвристической ценностью.

Кроме того, в этой формулировке необходимо указывать, почему, для какой цели к рассматриваемому объекту предъявляются эти противоречащие требования.

Таким образом, при формулировке ФП нужно раскрыть физическую природу конфликта, объяснить, почему требования, отраженные в постановке задачи, являются противоречащими, и для чего нужно удовлетворить обоим противоречащим требованиям.

Пример 6.8. Из некоторого города в другой надо доехать (на автомобиле) быстро, чтобы успеть к некоторому событию. Но ехать быстро нельзя, так как дорога плохая, и это опасно.

Ехать надо быстро и в то же время медленно. Два противоречащих свойства процесса, которые обусловлены разными требованиями: необходимостью успеть вовремя и безопасностью. Поэтому физическое противоречие можно сформулировать следующим образом.

ФП: Скорость должна быть большая, чтобы успеть, и скорость должна быть маленькая, чтобы доехать.

Таким образом, ФП - это ситуация, когда к объекту или его части предъявляются противоположные (несовместимые) требования. Оно строится по схеме: объект должен обладать свойством Р и, вместе с тем, иметь противоположное свойство анти-Р.

Например. Материал стальной детали, например железнодорожных рельсов, должен быть твердым и прочным (P1), чтобы хорошо сопротивляться статическим нагрузкам и износу, и должен быть пластичным (P2), чтобы хорошо сопротивляться ударным воздействиям, приводящим к выкрашиванию поверхностного слоя металла в зоне контакта с колесом. Применение операции термообработки увеличивает прочность и твердость, но при этом снижается пластичность. Свойства прочность и пластичность характеризуют различные качественные стороны материала, но они находятся в отношении противоположности. Для стальной детали они несовместимы.

6.4. Эвристическая ценность противоречий

В физических противоречиях требования, которые предъявляются к объекту, могут являться следствием различных целей, которые ставит перед собой инженер. Эти разные цели и приводят к необходимости реализации в техническом объекте несовместимых свойств (Р и анти-Р).

Кроме того, физические противоречия могут быть связаны с тем, что требуемое свойство не представляется возможным реализовать, так как этому мешает проявление объективных законов природы. То есть научное основание наблюдаемого явления (которое является нежелательным) не согласуется с требованиями, которые предъявляются к рассматриваемому объекту.

Пример 6.9. Рассмотрим ламповый усилитель. Катод радиолампы должен иметь постоянную термоэлектронную эмиссию (P1). Однако применение переменного электрического тока (от трансформатора) для подогрева катода приводит к тому, что термоэлектронная эмиссия изменяется (P2) в соответствии с частотой электрического тока: в громкоговорителе слышен фон (50 Гц), а это недопустимо.

Требуемую функцию (постоянство термоэлектронной эмиссии) надо осуществить, не усложняя систему. Но при этом возникает техническое противоречие, которое можно сформулировать в двух вариантах.

ТП-1: Если для подогрева катода применить постоянный электрический ток, то термоэлектронная эмиссия будет постоянной, но при этом усложняется вся система (надо устанавливать выпрямитель).

ТП-2: Если для подогрева катода применить переменный электрический ток, то вся система упрощается (не надо устанавливать выпрямитель), но термоэлектронная эмиссия не будет постоянной и, следовательно, не обеспечится качество усилителя.

Из этих формулировок видно, что изменяемым параметром (см. рис. 6.3) является электрический ток.

Из этого ТП можно сформулировать следующее ФП.

ФП-1: Электрический ток должен быть переменным, чтобы не усложнять всю систему, и он не должен быть переменным для обеспечения постоянства электронной эмиссии.

Из этого ФП можно сформулировать следующее ИКР.

Катод, который подогревается переменным электрическим током, сам обеспечивает постоянство электронной эмиссии.

Но этому ИКР мешает физическая особенность протекающего процесса.

ФП-2: Электронная эмиссия должна быть постоянной для качественной работы радиолампы, но она должна быть переменной, так как катод подогревается переменным электрическим током.

В этом ФП описываются несовместимые свойства, которыми должен обладать катод при его взаимодействии с другими компонентами радиолампы и надсистемой, то есть при воздействии на него переменного электрического тока.

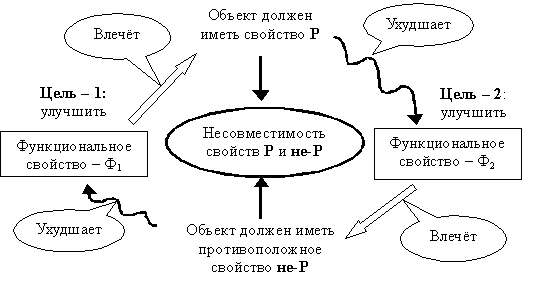

Рис. 6.5

Таким образом, в физических противоречиях дается описание свойств, которыми должны обладать компоненты системы, чтобы достичь тех целей, которые ставит перед собой разработчик.

Потребность в улучшении (усилении) некоторого функционального свойства Ф1 влечет за собой необходимость придания одному из компонентов ТС технической характеристики (свойства) Р. Но это ухудшает другое тоже важное функциональное свойство Ф2 (рис. 6.5).

Свойства Р и не-Р характеризуются на качественном уровне, например, адгезия: большая и маленькая (пример 6.8) скорость: большая и маленькая (пример 6.9), материал: прочный и пластичный, электрический ток: постоянный и переменный (пример 6.10).

Таким образом, ФП отражает ситуацию, в которой к физическому состоянию зоны конфликта предъявляются взаимно противоположные требования.

Для ТП, приведенного в примере 6.4, физическое противоречие можно сформулировать в следующем виде.

ФП: Литейный уклон должен быть большим для удобства формования, и уклон должен быть маленьким, чтобы уменьшить затраты на обработку резанием.

Физическое противоречие представляет собой два несовместимых по истинности высказывания. Как сделать так, чтобы они оказались совместимыми?

Обратимся к законам логики.

Закон непротиворечия гласит, что два противоположных высказывания не могут быть одновременно истинными в одно и то же время и в одном отношении. При этом предполагается соблюдение закона тождества, заключающегося в том, что в рассуждении каждое понятие должно употребляться в одном и том же смысле, в том же содержании признаков.

Закон непротиворечия не будет нарушаться, если утверждение или отрицание относятся к разному времени или изменились какие-либо другие условия. Или же в них понятие, которое является субъектом суждения, рассматривается в разных отношениях. Или же в этих суждениях разные субъекты, то есть рассматриваются разные понятия.

Таким образом, если субъекты высказываний будут разные, то о законе непротиворечия говорить не приходится, так как суждения, участвующие в формулировке ФП, становятся несравнимыми. Следовательно, они перестают быть несовместимыми.

Поэтому можно предложить следующие приемы разрешения противоречий.

Первым приемом можно считать разделение противоречащих свойства во времени.

Смысл этого приема заключается в том, что при функционировании объекта в одни промежутки времени проявляется одно свойство, например P, а в другие промежутки времени - другое противоположное свойство не-P.

Поскольку субъекты суждения разделены во времени, то в формулировке ФП они представляют собой разные понятия. Следовательно, высказывания, составляющие ФП, становятся несравнимыми и перестают быть противоречащими.

Практическая реализация этого приема весьма часто сводится к введению в систему, например вещества, на определенное время. Это вещество должно обеспечить получение нужного свойства в заданный период времени, а когда оно выполнит свою функцию, оно должно пропасть.

Естественно, возникает проблема, как это организовать. Какими свойствами должно обладать это вещество? Какие поля можно ввести в систему (или найти в ТС или компонентах, с которыми взаимодействует рассматриваемый технический объект), чтобы это вещество проявило нужные свойства?

Для этого нужно посмотреть, какие другие свойства можно обнаружить в системе в эти моменты времени и как их можно для этого использовать.

Таким образом, формулировка ФП активизирует мышление и дает некоторые направления поиска решения.

Пример 6.10. В промышленности распространен способ определения площадок контакта поверхностей при помощи растертых на минеральных маслах красок. Краску наносят на одну поверхность, затем эту поверхность вводят в соприкосновение с другой поверхностью. По распределению пятен краски на этой второй поверхности судят о качестве контакта. Слой краски составляет порядка 5-6 мкм. Для более точного определения зоны контакта поверхностей необходимо применение более тонкого слоя краски. Однако тонкий слой не позволяет четко видеть границы пятна краски.

ТП: При уменьшении толщины краски повышается точность контроля, но ухудшается индикация (обнаружение) результата.

ФП: Слой краски должен быть тонким для повышения точности и он должен быть толстым для обнаружения.

Здесь можно воспользоваться известным приемом переформулирования условий задачи - заменить некоторые термины, желательно более общими, чтобы избавиться от вектора психологической инерции, расширить область поиска возможных решений. В частности, во второй части ФП мысль: "толстым для обнаружения" заменить "контрастным для обнаружения". Это будет более общая и более точная формулировка, так как толстый слой нужен для контрастности.

Из формулировки ФП видно, что в рассматриваемом технологическом процессе можно выделить два этапа: испытание - приведение площадок в соприкосновение и контроль - момент обнаружения границ пятен краски.

Следовательно, рассматриваемые свойства должны быть различные в разные моменты времени. Значит, нужно использовать прием разрешения противоречия во времени.

Естественно возникает вопрос: какие вещества и (или) поля можно ввести в технологический процесс, чтобы разрешить это противоречие во времени?

Отсюда можно наметить путь решения задачи. Слой краски должен быть тонким в момент испытания, а при контроле пятно краски становится контрастным.

Какие вещества и поля можно ввести в систему, то есть какие физико-технические эффекты можно использовать для решения этой частной задачи?

Можно ввести вещество, которое вступит в химическую реакцию с нанесенным слоем краски, можно ввести в краску люминофор и применить ультрафиолетовое облучение и др.

Действительно, если пытаться ввести в систему вещество, то оно должно определенным образом взаимодействовать с веществами и полями, которые имеются в рассматриваемом техническом объекте. Значит, поиск решения заключается в том, что сначала формулируются свойства, которыми должно обладать это вещество, а потом с учетом определенных ограничений осуществляется поиск самого вещества.

Второй весьма часто применяемый способ разрешения ФП во времени основан на использовании закона динамизации. Действительно, если объект должен иметь различные свойства в разные моменты времени, значит, он должен как-то изменяться и быть легко управляем. Противоречие, описанное в примере 6.1, разрешено введением элементов механизации (закрылки, предкрылки). При посадке самолета форма крыла меняется таким образом, что увеличиваются и коэффициент подъемной силы, и площадь крыла.

Складывающиеся устройства: нож, зонтик, стул, убирающееся шасси самолета, телескопическая удочка - все эти технические решения были разработаны потому, что нужно было разрешить ФП.

Пример. Шариковая ручка должна оставлять след на бумаге, но не должна оставлять следы на одежде, не пачкать карман. Противоречие разрешается во времени либо введением еще одного вещества (шариковая ручка с колпачком), либо за счет динамизации (убирающийся стержень).

Разделить противоречащие свойства в пространстве

Практическая реализация этого приема заключается в том, чтобы разнести в пространстве противоречащие свойства, которыми должен обладать рассматриваемый объект.

Пример 6.11. Еще раз вернемся к рассмотрению проблемы повышения свойств стальных изделий. Для того, чтобы металлическая деталь обладала хорошей износостойкостью нужно, чтобы она имела высокую твердость. Это достигается применением термически упрочняемого материала и процессами упрочняющей термической обработки. Но в таком состоянии материал, как правило, имеет низкую ударную вязкость, то есть подвержен хрупкому разрушению при ударных нагрузках.

Твердость нужна для износостойкости, то есть только в поверхностном слое.

В хрупком материале возникшая трещина развивается практически мгновенно, а в вязком материале происходит медленное разрушение при значительной пластической деформации.

При ударных нагрузках вязкий материал деформируется, а хрупкий ломается. В работающей машине процесс развития пластической деформации может быть обнаружен по изменению характера ее работы. Поэтому высокая ударная вязкость материала конструкции является одним из способов обеспечения безопасности эксплуатации техники.

В конкретной задаче физическое противоречие заключается в том, что: "Деталь должна быть твердой для обеспечения высокой износостойкости, и деталь не должна быть твердой, чтобы иметь высокую ударную вязкость".

Формулировка этого ФП сама "подсказывает", что его можно разрешить разделением этих свойств в пространстве - твердой деталь должна быть только в поверхностном слое.

Решение: материал детали не упрочняется термической обработкой (малое содержание углерода), а поверхностный слой цементируется (науглероживается) и производится термообработка - закалка.

Высказывания в ФП перестают быть противоречащими, так как в них меняются субъекты. Теперь уже одна часть рассматриваемого объекта обладает свойством Р, а другая - противоположным свойством не-Р.

Таким образом, чтобы понять, можно ли разрешить противоречие в пространстве или во времени, нужно проанализировать требования, которые приводят к противоречащим свойствам, выяснить, в чем различие этих требований.

Для разрешения ФП в пространстве можно либо использовать свободное (пустое) пространство в ТО, либо ввести в систему вещество-разделитель.

Следует отметить еще одну важную особенность этого этапа решения задачи.

Формулировка ФП - это модель задачи. И как всякая модель она позволяет выделить существенные стороны решаемой задачи, сконцентрировать на них свое внимание, понять какие вещественно-полевые, пространственные и временные ресурсы можно использовать для решения проблемы.

Формулирование ФП раскрывает еще два важных аспекта решаемой задачи. Эта модель дает возможность выявить оперативную зону и оперативное время.

Оперативная зона (ОЗ) - это пространство, в пределах которого возникает конфликт.

Оперативное время (ОВ) - это момент времени, когда конфликт возникает, а также время до появления конфликта, когда в ТО происходят процессы, подготавливающие этот конфликт.

Определение оперативной зоны и оперативного времени позволяет конкретизировать поставленную задачу.

В примере 6.12 ОЗ - это все тело детали, ОВ- технологический процесс, в котором формируются рассматриваемые свойства, то есть, процессы термообработки.

В примере 6.11 ОЗ - сопрягаемые площадки, ОВ - от момента испытания до момента контроля.

Рассматривая противоречащие высказывания как диалектическое противоречие, естественно заключить, что для его разрешения нужно найти (синтезировать) такое решение, которое позволило бы избавиться от НЭ и сохранить или, еще лучше, усилить нужное свойство. То есть нужно создать объект с новыми свойствами, исключающими рассматриваемое противоречие (речь идет не о поиске компромиссного решения). Поэтому для разрешения противоречия естественно воспользоваться приемами, которые позволяют изменять системные свойства рассматриваемых объектов.

Из приведенных примеров видно, что разрешение противоречий в пространстве и во времени, как правило, сопровождалось введением в систему веществ и полей, то есть, введением компонентов и связей, которые приводили к изменению системных свойств ТО.

Изменение системных свойств ТО возможно так же и за счет других структурных изменений.

Введение, удаление связей, изменение характера связей между компонентами системы

Пример 6.12. В радиоприемнике сила радиосигнала (особенно коротких волн) на антенне значительно изменяется. Это обусловлено в основном взаимным наложением радиоволн, приходящих в точку приема различными путями. Это сказывается на выходном сигнале - явление фединга-замирания.

ФП: Сила выходного сигнала должна быть постоянной для удобства прослушивания передач, но она не может быть постоянной из-за явления фединга-замирания.

ОЗ - все радиоприемное устройство от антенны до громкоговорителя;

ОВ - моменты времени, когда изменяется сила сигнала на антенне.

Разрешение ФП

Изменение связей в усилительном устройстве: введение отрицательной обратной связи - устройство, называемое автоматическим регулятором усиления.

Для разрешения ФП в примере 6.10 в катод было введено вещество. В каналах тонкого фарфорового цилиндрика помещена вольфрамовая нить - нагреватель. Нить накаливается переменным электрическим током, и ее тепло передается фарфоровому цилиндрику и нанесенному на него никелевому слою. Электрического контакта между катодом и нагревателем нет. Термоэлектронная эмиссия стала постоянной.

В примере 6.7 решения минизадач 1, 2, 4, приведенных в табл. 6.2, основаны на введении в систему дополнительных компонентов.

Системные свойства ТО могут быть изменены также еще одним приемом, основанным на системном подходе.

Количественные изменения в компонентах или во взаимодействиях между ними, которые привели бы к качественным изменениям.

Количественные изменения весьма часто приводят к качественным изменениям и, следовательно, оказывают существенное влияние на системные свойства объекта.

Например, при нагреве жидкости до определенной температуры происходит ее испарение, при нагреве ферромагнетика до определенной температуры, называемой точкой Кюри, происходит скачкообразное изменение магнитных свойств.

Закалка сталей основана на том, что при охлаждении при определенной температуре происходит изменение кристаллической решетки железа. При этом изменяется растворимость углерода в железе (сталь - это твердый раствор углерода в железе). Но здесь применен еще один прием - количественные изменения. При быстром охлаждении фиксируются те структуры, которые устойчивы при высокой температуре.

Следует отметить, что в технических решениях, как правило, используется сразу не менее двух приемов. Например, введение компонента в систему часто приводит и к разделению противоречащих свойств в пространстве; для того, чтобы разделить противоречащие свойства во времени или ввести количественные изменения во взаимодействие компонентов, иногда приходится вводить в систему еще один компонент в виде вещества или поля.

Таким образом, для разрешения ФП целесообразно, в первую очередь, проанализировать те требования, которые приводят к появлению несовместимых свойств, проверить, действительно ли необходимо совмещать противоречащие свойства в одной и той же точке пространства и в один и тот же момент времени, то есть рассмотреть, нельзя ли разрешить противоречие в пространстве или во времени.

Пример 6.13. Период колебания маятника (например, часов - "ходики") должен быть постоянным при изменении окружающей температуры (рис. 6.6, а).

Но поскольку температура воздуха меняется, то это сказывается на точности хода часов. Это связано с тем, что с изменением температуры изменяется длина маятника и, следовательно, период его колебаний.

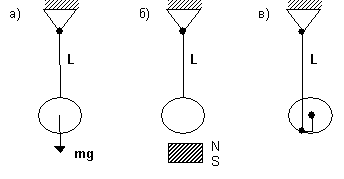

Рис. 6.6

ФП: Период колебания маятника должен быть постоянным, но он не может быть постоянным, так как при изменении температуры изменяется длина маятника. Стержень металлический и при изменении температуры изменяется его длина.

ОВ - то время функционирования объекта, когда происходит изменение температуры;

ОЗ - точка подвеса, стержень, точка расположения центра масс груза, то есть вся система в целом.

ОЗ и понимание физических законов, которым подчиняется функционирование объекта, позволяют наметить пути решения задачи.

Период колебания маятника зависит от длины стержня и силы тяжести: , где L - длина маятника; g - ускорение силы тяжести.

Естественно, возникает задача, как управлять этими параметрами. При этом надо стремиться к получению идеального технического решения, то есть ТО должен управлять собой сам.

Здесь следует отметить еще одно важное обстоятельство. Технические и физические противоречия часто возникают именно после формулировки идеального технического решения, идеального конечного результата.

В данном случае объект должен сам управлять своими параметрами, для ..., но он не может этого сделать, так как у него нет для этого ресурсов. Это тоже можно рассматривать как физическое противоречие.

Значит, эти ресурсы нужно найти. И ориентировку в поиске ресурсов дает представление об оперативной зоне, оперативном времени и компонентах надсистемы, с которыми связан рассматриваемый ТО.

Нужно устройство, которое хорошо бы реагировало на изменение температуры и изменяло бы длину маятника или силу притяжения груза (mg).

Какие вещества и поля можно ввести в систему?

6.5. Заключение

Таким образом, административные (АП), технические (ТП) и физические (ФП) противоречия - это модели задач.

Из приведенных примеров видно, что:

Административные и технические противоречия носят содержательный характер, а по форме они представляют собой описание проблемной ситуации.

Административные противоречия только формулируют проблему в терминах: цель, потребность, функция, нежелательные эффекты.

В ТП противоречие связано с функционированием ТО в целом при выполнении им главной полезной функции (ГПФ). В нем определяется изменяемый параметр, который существенным образом влияет на функциональные свойства технического объекта. Формулировка ТП позволяет обозначить направления решения проблемы.

В ФП, как правило, речь идет о компонентах ТО и их взаимодействиях.

В отличие от АП и ТП в физическом противоречии формулируются требования, приводящие к несовместимым свойствам, которыми должен обладать объект. Раскрывая суть конфликта, формулировка ФП обладает эвристической ценностью и позволяет наметить приемы поиска решения задачи.

Задачи и обстоятельства, в которых они возникают, могут быть самые разные. Дать рекомендации на все случаи невозможно. Поэтому весьма важным является систематизация приемов, их свертывание в компактный набор, который при необходимости можно было бы развернуть.

Г.С. Альтшуллер предложил 11 приемов разрешения физических противоречий, применение которых будет рассмотрено при изучении алгоритма решения изобретательских задач. Но чтобы ими воспользоваться, нужно уметь выявить и сформулировать физические противоречия.

Кроме того, не надо забывать, что знание законов техники весьма часто позволяет целенаправленно выйти на нужный прием разрешения противоречий.


Главная    Инструменты    Учебник по ТРИЗ    6. Противоречия при решении технических задач
