Законы развития технических систем

Февраль 2003

Содержание

1. ВВЕДЕНИЕ

1.1 ЦЕЛЬ РАБОТЫ

1.2 АКТУАЛЬНОСТЬ

2. ОБЩАЯ СТРУКТУРА ЗРТС

2.1 ПОНЯТИЕ ЗРТС

2.2 ПОНЯТИЕ МЕХАНИЗМА ЗРТС

2.3 ПОНЯТИЕ АНАЛИТИЧЕСКОГО ИНСТРУМЕНТА (МЕТОДИКИ ПРИМЕНЕНИЯ ЗРТС)

2.4 СТРУКТУРА ЗРТС

2.5 ПОНЯТИЕ ЭВОЛЮЦИОННОГО АНАЛИЗА

2.6 ЦЕЛИ ЭВОЛЮЦИОННОГО АНАЛИЗА

3. TREND OF S-CURVE EVOLUTION

3.1 ФОРМУЛИРОВКА ЗАКОНА; ОБЩАЯ ХАРАКТЕРИСТИКА

3.2 ХАРАКТЕРИСТИКА, ПРИЧИНЫ И ПРИЗНАКИ ЭТАПОВ РАЗВИТИЯ ТС. ТИПОВЫЕ ВЫВОДЫ.

3.2.1 Первый этап

3.2.2 Переходный этап

3.2.3 Второй этап

3.2.4 Третий этап

3.2.5 Четвертый этап

3.3 СВЯЗЬ С ЗАКОНОМ НЕРАВНОМЕРНОСТИ РАЗВИТИЯ ЧАСТЕЙ ТС

3.3.1 Характеристика связи между двумя законами

3.4 ПРИМЕНЕНИЕ S-CURVE ANALYSIS ДЛЯ ОСОБЫХ ТИПОВ ПРОЕКТОВ

3.4.1 Применение S-curve analysis для прогнозных проектов

3.4.2 Применение S-curve analysis для Feasibility Study

4. ЗАКЛЮЧЕНИЕ

5. ЭВОЛЮЦИОННЫЙ АНАЛИЗ

5.1 ХАРАКТЕРИСТИКА ЗАКОНОВ РАЗВИТИЯ ТЕХНИЧЕСКИХ СИСТЕМ

5.1.1 Закон повышения идеальности

5.1.2 Закон повышения свернутости

5.1.3 Закон перехода в надсистему

5.1.4 Закон повышения эффективности использования потоков вещества, энергии и информации

5.1.5 Закон повышения согласованности

5.1.6 Закон повышения управляемости

5.1.7 Закон повышения динамичности ТС

5.1.8 Закон повышения полноты ТС

5.1.9 Закон вытеснения человека из ТС

5.2 ПОРЯДОК ПРИМЕНЕНИЯ ЗРТС

6. ЗАКЛЮЧЕНИЕ И ВЫВОДЫ

1. ВВЕДЕНИЕ

1.1 ЦЕЛЬ РАБОТЫ

Цель данной работы - дать подробные рекомендации по применению Законов развития технических систем (ЗРТС) при выполнении проектов.

1.2 АКТУАЛЬНОСТЬ

Создателем и разработчиком базового списка ЗРТС является Генрих Альтшуллер (Альтшуллер Г.С. Творчество как точная наука. — М.: «Советское радио», 1979). В дальнейшем развитии и углублении ЗРТС в той или иной степени принимало участие большое количество специалистов по ТРИЗ, поэтому оценить вклад каждого и даже упомянуть всех не представляется возможным. Однако наибольшую роль в разработке именно данной версии, как нам кажется, сыграли Б.Злотин, А.Зусман и В.Герасимов. Очень полезными оказались обсуждения с И.Петием. Отдельно следует отметить вклад И.Гриднева - именно он предложил перейти от Закона минимальной энергопроводимости к Закону повышения проводимости, который в итоге превратился в Закон повышения эффективности использования потоков.

В настоящее время благодаря усилиям многих разработчиков ЗРТС превратились в высокоэффективный инструмент анализа. Однако не существует единого общепризнанного документа, детально описывающего все Законы и методику их применения, как они видятся на сегодняшний день. Это приводит к разночтениям как в понимании самих Законов, так и их роли и месте в общем процессе анализа. Эти разночтения, усугубляемые отсутствием зафиксированной пошаговой методики применения, снижают эффективность использования Законов в проектах. Поэтому разработка подобного документа, содержащего развернутые характеристики ЗРТС и иллюстрированную примерами методику их применения, является весьма актуальной задачей.

2. ОБЩАЯ СТРУКТУРА ЗРТС

2.1 ПОНЯТИЕ ЗРТС

Законы развития технических систем - это комплексы статистически достоверных линий развития, описывающих закономерный последовательный переход систем из одного конкретного состояния в другое и справедливых для всех технических систем или их больших классов.

ЗРТС носят статистический характер, т.е. не обязательны к выполнению. Они являются внешним проявлением своего рода естественного отбора, который идет в мире техники. Действительно, технические системы конкурируют между собой за области применения, как биологические системы - за экологические ниши (есть и другие виды конкуренции - например, военные системы вступают между собой во взаимодействие типа "хищник - жертва").

В конкурентной борьбе побеждают те системы, которые лучше других удовлетворяют требованиям общества. Эти требования, в общем, сводятся к одному: работать как можно лучше, а потреблять ресурсов и производить нежелательных отходов как можно меньше (более подробно об этом будет сказано при описании Закона повышения идеальности). Поскольку самые различные ТС сталкиваются примерно с одними и теми же проблемами, то и методы их решения, в общем, стереотипны. Так вот, ЗРТС как раз и являются хорошо систематизированным списком таких типовых "выигрышных" ходов, благодаря которым системы-победительницы завоевывают и удерживают первенство. Поэтому, хотя следовать этим законам и не обязательно, но очень и очень желательно (если, конечно, не ставить перед собой задачу обеспечить преимущество системам-конкурентам).

Комментарий 1.

Критерий "переход из одного конкретного состояния в другое" требует некоторого пояснения. Представим себе гипотетическую линию развития, описывающую закономерный последовательный переход от "несовершенных" систем ко все более "совершенным". Чем не закон? Все критерии вроде соблюдены - закономерность статистически достоверна и абсолютно универсальна. Наоткрывать подобных "законов" можно сколько угодно - этим в свое время прославился профессор Половинкин. Ему, например, принадлежит честь открытия следующего закона: "идей всегда больше, чем систем".

Проблема с подобными "законами" состоит в том, что они не описывают никаких конкретных переходов. Для сравнения возьмем одну из линий Закона повышения динамичности: переход от монолитной системы к одношарнирной, затем многошарной и гибкой. Что может быть конкретней! Из-за отсутствия конкретности многочисленные псевдо-законы совершенно бесполезны, их невозможно применить на практике. Для отсева подобных "законов" и введен критерий конкретности. Разумеется, само понятие конкретности достаточно размыто - это вопрос соглашения. Он может быть решен только практически: следует выяснить, насколько успешно рекомендуемые законом переходы могут быть применены для совершенствования техники, т.е. степень конкретности описываемых переходов определяется их эвристической силой (и наоборот).

Комментарий 2.

С одной стороны, от ЗРТС требуется всеобщность, т.е. они должны быть справедливыми для всех ТС. Действительно, если и существуют закономерности развития каких-то очень узких классов ТС, например, электроутюгов, то они мало кому интересны (разве что специалистам исключительно по электроутюгам), т.к. не могут быть использованы за пределами своего класса. С другой стороны, имеет смысл принимать во внимание и такие линии развития, которые справедливы хотя и не для всех без исключения ТС, но для некоторых обширных и часто встречающихся их классов - из чисто практических соображений, просто потому, что такие ТС встречаются достаточно часто. Например, Закон оптимизации потоков справедлив только для систем, в которых потоки веществ, полей и информации присутствуют и играют существенную роль. Да, существуют системы, в котрых потоков нет совсем или их роль пренебрежимо мала (к ним, например, относятся так называемые статические системы - стол, вешалка для одежды, всякого рода корпуса и прочие "держалки"), а потому Закон оптимизации потоков к ним практически неприменим. Но и систем с потоками так много, что игнорировать этот Закон смысла не имеет.

Естественной границы между "узким" и "широким" классом систем не существует - это опять-таки вопрос договоренности. Соответственно, по этому параметру нельзя однозначно судить, относится ли свежевыявленная закономерность к ЗРТС или нет. Например, электронные схемы наверняка имеют свои специфические комплесы линий развития. Являются ли они достаточно широким классом систем, чтобы включать эти комплексы в ЗРТС, или нет? Ответ чисто практический - если в обозримом будущем мы собираемся регулярно и интенсивно заниматься электронными схемами, наверное, в этом есть смысл.

По крайней мере, в данной работе рассматриваются только Законы, имеющие ОЧЕНЬ широкую область применения.

2.2 ПОНЯТИЕ МЕХАНИЗМА ЗРТС

Механизм ЗРТС - это конкретная линия развития, реализующая данный закон. Законы и их основные механизмы будут подробно описаны в дальнейшем, поэтому здесь примеры не приводятся.

Следует отметить, что сами законы могут являться механизмами других законов. Таким образом, все законы вместе образуют иерархическую систему (см. Рисунок 1).

2.3 ПОНЯТИЕ АНАЛИТИЧЕСКОГО ИНСТРУМЕНТА (МЕТОДИКИ ПРИМЕНЕНИЯ ЗРТС)

Аналитический инструмент - это алгоритмизированная методика применения закона, выделенная в самостоятельный шаг анализа. На Рисунок 1 эти методики указаны в скобках рядом с названиями соответствующих законов.

Следует отметить, что аналитические инструменты обычно не исчерпывают полностью свои законы. Например, Feature Transfer - это алгоритм выполнения только одного перехода из целого их комплекса, составляющего Закон перехода в надсистему.

2.4 СТРУКТУРА ЗРТС

Структура ЗРТС представлена на Рисунке 1:

Рисунок 1 Структура ЗРТС

2.5 ПОНЯТИЕ ЭВОЛЮЦИОННОГО АНАЛИЗА

Эволюционный анализ, наряду со свертыванием, Feature Transfer и ф-поиском является аналитически-синтетическим инструментом, поскольку в его рамках анализ имеющейся ТС выполняется с целью поиска направлений ее совершенствования. Т.к. за совершенствование объекта следует браться не раньше, чем будут выявлены его ключевые недостатки, вся эта группа методов вынесена на завершающий отрезок аналитического этапа, расположенный после анализа причинно-следственных цепочек и формирования списка ключевых недостатков (см. Рисунок 2).

Эволюционный анализ выполняется по алгоритмизированной методике и в общем случае включает в себя последовательное рассмотрение всех законов. При этом законы, имеющие собственные аналитические инструменты, применяются в той части, которая не покрывается этими инструментами. В ряде случаев можно заведомо не рассматривать некоторые законы или их отдельные линии. Это относится, например, к Закону оптимизации потоков - как уже говорилось, если в анализируемой ТС потоки веществ, полей и информации отсутствуют или играют пренебрежимо малую роль, этот Закон применять не имеет особого смысла. Или, например, если в проекте имеется строгий запрет на смену механического принципа действия, может оказаться разумным исключение из анализа линии, направленной на динамизацию частей объекта на микроуровне.

Совсем не обязательно, что каждый переход по каждой линии каждого закона даст в результате перспективную идею. Поэтому в итоговый вариант отчета следует включать только те шаги, линии и законы, анализ которых принес значимый результат.

2.6 ЦЕЛИ ЭВОЛЮЦИОННОГО АНАЛИЗА

Эволюционный анализ выполняется с целью:

· Дать рекомендации по выполнению последующих шагов анализа.

· Дать рекомендации по общим направлениям совершенствования объекта.

Сформулировать задачи реализации переходов по конкретным линиям развития.

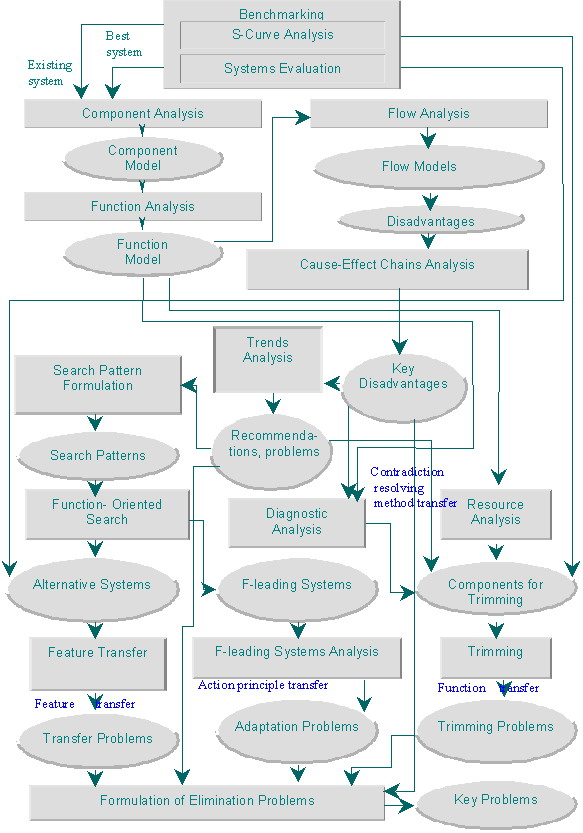

Рисунок 2 Структура анализа

3. TREND OF S-CURVE EVOLUTION

3.1 ФОРМУЛИРОВКА ЗАКОНА; ОБЩАЯ ХАРАКТЕРИСТИКА

Формулировка закона:

Закономерность развития технических систем, заключающаяся в том, что в процессе развития изменение главных параметров ТС происходит таким образом, что графики временной зависимости этих параметров имеют S-образный вид (Рисунок 3).

Рисунок 3 Trend of S-curve evolution

Имеет смысл сразу указать на одну из типовых ошибок: при попытке локализовать ТС на S-кривой не указывают главные параметры, по которым ведется оценка.

Как видно из Рисунка 1, данный закон расположен на вершине иерархической пирамиды ЗРТС. Раньше считалось, что там должен располагаться Закон повышения идеальности. Но потом выяснилось, что Закон повышения идеальности является "движущей силой", которая вынуждает системы развиваться, а S-curve закон является внешним проявлением этого развития.

Вообще, S-curve закон стоит несколько особняком от других законов. Дело в том, что, в отличие от них, он совершенно не отражает существа происходящих в системах изменений - он лишь демонстрирует их результат, выраженный в изменении главных показателей. Поэтому этот закон не рассматривается в рамках эволюционного анализа, а используется в процедуре Benchmarking'a.

3.2 ХАРАКТЕРИСТИКА, ПРИЧИНЫ И ПРИЗНАКИ ЭТАПОВ РАЗВИТИЯ ТС. ТИПОВЫЕ ВЫВОДЫ.

3.2.1 Первый этап

3.2.1.1.1.1 Характеристика первого этапа

Первый этап развития ТС начинается с момента ее создания и характеризуется очень медленным ростом главных показателей (иногда рост может и вообще прекратиться на какое-то время). Длительность первого этапа может быть самой различной. Например, известно, что противотанковое ружье было создано невероятно быстро - от момента выдачи ТЗ до запуска в серийное производство прошло всего несколько месяцев (Рисунок 4). С другой стороны, топливный элемент (fuel cell) был изобретен еще в 19 веке, а на стадию коммерческого использования вышел только в конце 20-го (Рисунок 5), т.е. "детство" этой ТС длилось почти 100 лет!

Рисунок 4 Противотанковое ружье

Рисунок 5 Топливный элемент

На этом этапе происходит уточнение состава системы, отработка конструкции системы и ее элементов, а также отладка их взаимодействия между собой и с надсистемой.

Пример - разработка новой коробки для пиццы.

Свежую пиццу (Рисунок 6) обычно доставляют потребителю в картонных коробках (Рисунок 7).

Рисунок 6 Пицца

Рисунок 7 Стандартная коробка для пиццы

Обычная коробка не способна долго сохранять тепло. Кроме того, конденсирующаяся на днище влага, интенсивно испаряемая горячей пиццей, смачивает корж, делая его клеклым. В стенках коробки делают отверстия для отвода пара, но интенсивная вентиляция приводит к ускоренному охлаждению, а недостаточная не предотвращает намокание коржа.

Была изобретена новая коробка (Рисунок 8), в которой дно выполнено арочным и снабжено выступами. Воздушные прослойки между пиццей и дном, а также между дном и опорой обеспечивают отличную термоизоляцию, а конденсирующаяся на дне коробки влага не может смачивать корж, приподнятый на выступах.

Рисунок 8 Разработанная коробка для пиццы

Но после того, как была решена основная проблема - обеспечение термо- и гидроизоляции горячей пиццы, возникло множество побочных проблем. Например, выяснилось, что пиццу обычно разрезают прямо в коробке специальным дисковым ножом (Рисунок 9).

Рисунок 9 Разрезание пиццы

Плоское дно обычной коробки легко выдерживает приложенную нагрузку, а арочное дно новой коробки - нет. В итоге решение этой проблемы было найдено: было предложено крышку коробки также сделать выпуклой (Рисунок 10) и использовать ее в качестве подставки для разрезания пиццы (совместной прочности дна и крышки для этого хватает). На поиск решения и его отработку ушло некоторое количество времени, в течение которого термо- и гидроизоляционные свойства коробки нисколько не улучшались.

Рисунок 10 Коробка для пиццы с выпуклой крышкой

Кроме того, была поставлена проблема замка, удерживающего крышку на коробке. Было разработано и опробовано на практике несколько вариантов замка. А в итоге выяснилось, что замок вообще не нужен, т.к. крышка благодаря конусной отбортовке прекрасно удерживается на коробке просто за счет трения. Но силы и время были потрачены, а качество коробки не улучшилось.

Этот пример хорошо иллюстрирует процесс уточнения состава ТС (нужен замок или нет?) и конструкции ее элементов (выпуклая крышка, направляющие канавки для ножа на днище и т.п.), который абсолютно необходим несмотря на то, что главные показатели системы при этом могут изменяться незначительно или не расти совсем.

Главной особенностью первого этапа является тот факт, что система в силу разных причин еще не удовлетворяет требованиям общества, и поэтому практически не используется.

Следует также отметить, что ТС не обязательно должна пройти через все этапы. Нередко бывает, что система так и умирает на стадии разработки, не выйдя за пределы первого этапа. Так случилось с одним из ключевых компонентов программы "Звездных войн" - рентгеновским лазером с атомной накачкой. Расчеты и эксперименты показали, что при существующем уровне техники он не способен, как это планировалось, одновременно поразить множество целей с требуемой точностью. С другой стороны, на новом витке развития техники и технологии система может и ожить. Например, замечательная по красоте заложенной в ней идеи система "лифт в небо" была убита еще на стадии предварительных расчетов, так как выяснилось, что не существует материалов с разрывной прочностью, достаточной для поддержания троса, опущенного с геостационарной орбиты. Однако открытые относительно недавно нанотрубки как раз имеют требуемую прочность. Пока они очень дороги и имеют ничтожную длину, но лиха беда начало... Так что, возможно, эта система еще себя покажет!

3.2.1.1.1.2 Причины первого этапа

· Нехватка ресурсов

За редким исключением, новые ТС создаются в условиях тотального недостатка всех видов ресурсов - материальных, трудовых и интеллектуальных. Действительно, пока система полностью не отработана, не испытана и не прошла проверку на рынке, никто не может гарантировать, что ее ожидает успех, а все затраты окупятся сторицей. Разработка новых технических систем - всегда риск, и для сокращения возможных потерь средства на разработку обычно выделяют весьма экономно. Соответственно, не хватает рук, чтобы параллельно заниматься разными узлами или вариантами, денег на специализированные комплектующие, и просто интеллектуального потенциала немногочисленных ведущих разработчиков, чтобы думать над всеми проблемами одновременно.

Типичное место рождения новой ТС - если уж не сарай, как это было с самолетом братьев Райт (а в похожих условиях рождались и велосипед, и персональный компьютер), то небольшая лаборатория со скромным бюджетом, для которых все сказанное имеет место быть. Соответственно, разработчики вынуждены последовательно переходить от проблемы к проблеме, выискивать компромиссы и обходные пути, брать доступное вместо оптимального и затем долго его приспосабливать, и расплачиваться за все это временем.

В качестве иллюстрации можно использовать ту же коробку для пиццы. Денег было мало, и штатный дизайнер лаборатории Илона Василевская, подключив к делу своего мужа (к счастью, тоже дизайнера), вечерами после работы изготавливала гипсовые формы, выклеивала на них коробки из папье-маше, затем коробки вело при сушке, все приходилось переделывать, и так без конца. Так что первому этапу было от чего затянуться.

· Наличие цепочки "узких мест"

В данном случае под "узкими местами" понимаются особенности системы, независимо снижающие функциональные показатели или повышающие факторы расплаты до неприемлемого для общества уровня. Пока имеется хотя бы одно "узкое место", система видимым образом не развивается, хотя силы и время затрачиваются на устранение остальных "узких мест".

Примером может служить разработка устройства "Аргус", предназначенного для сверхтонкого измельчения стирального порошка (Рисунок 11).

Рисунок 11 Аргус

Довольно долгое время результаты его работы были нестабильны - на одном и том же режиме без всяких видимых причин степень измельчения от испытания к испытанию колебалась в широких пределах. И только спустя какое-то время разработчики выяснили, что проблема крылась в методике измерения. Оказалось, что при остывании смеси частички порошка слипаются друг с другом, искажая результаты замеров. Стоило, в числе прочих хитростей, перед испытанием нагреть металлическую плашку, на которой производились измерения, и стабильность была достигнута.

· Внешние причины

Техника развивается не сама по себе. Ее разрабатывают конкретные люди, живущие в конкретном обществе. И весь комплекс жизненных обстоятельств так или иначе влияет на сроки и успех разработки. К ним, например, относится арест основного разработчика. Для иллюстрации возьмем историю создания динамореактивной пушки (Рисунок 12):

Рисунок 12 Динамореактивная пушка

"В мае 1923 года конструкторы Л.Курчевский и С.Изенбек предложили так называемую динамореактивную пушку (ДРП), в казенной части ствола которой имелось коническое отверстие. Благодаря этому часть пороховых газов вырывалась через дно гильзы и коническое сопло, что уменьшало отдачу до минимума. Динамореактивный принцип сочли перспективным, была создана специальная комиссия для разработки подобных орудий… Первым результатом … стала предложенная Л. Курчевским на испытания летом 1923 года 76-мм ДРП, ствол которой был заимствован от 76-мм пушки образца 1902 года. В конце того же года были проведены испытания одного из образцов ДРП для установки на самолет.

И на этом, увы, все пока прекратилось. В 1924 году Курчевский был арестован по обвинению в растрате государственных средств и сослан на Соловки на 10 лет."

Василий МАЛИКОВ, академик РАРАН. Журнал "Русское оружие", 1997

Другим обстоятельством может служить законодательный запрет на определенные разработки. Например, по недавно принятому в Японии закону любые разработки по клонированию человеческих эмбрионов запрещены под страхом 5-летнего тюремного заключения.

3.2.1.1.1.3 Признаки 1-го этапа

· Главный признак: ТС еще не вышла на рынок или занимает на нем маленькие, строго ограниченные ниши

Игнорирование этого признака приводит к типовой ошибке, когда ТС, находящуюся на стадии испытаний и не представленную на данном секторе рынка, пытаются относить ко 2-му или 3-му этапам на том основании, что на данном участке времени система улучшалась значительно быстрее, чем раньше. Действительно, на стадии лабораторных исследований главные показатели системы могут меняться неравномерно, испытывая всплески и периоды застоя. Но все это время они находятся ниже черты минимально допустимых обществом значений, что закрывает им путь на рынок.

· В состав системы входят элементы, разработанные для других систем

Как уже говорилось, на первом этапе система развивается в услових дефицита ресурсов. В этой ситуации разработчики обычно концентрируют усилия на ядре системы, а в качестве вспомогательных элементов стремятся использовать уже готовые, разработанные для других систем (с минимально необходимой подгонкой). Заимствование может быть как физическим, так и на уровне конструкции. Пример - разработка первого автомобиля (Рисунок 13). Пожалуй, только двигатель разработан специально для него (и то насчет котла особой уверенности нет), а все остальные части явно заимствованы.

Рисунок 13 Первый автомобиль

С одной стороны, такой подход экономит силы и время. С другой стороны, чужеродные элементы обычно плохо приспособлены для выполнения функций в новых условиях, что существенно снижает эффективность новой ТС. Но в общем, это правильный подход - доработка второстепенных элементов без особого ущерба откладывается до тех пор, пока для этого не появится достаточно ресурсов.

· Система часто объединяется с элементами надсистемы. Причем эти элементы почти не изменяются - изменяется и приспосабливается система.

В принципе, этот признак идентичен предыдущему, но на другом системном уровне. Т.к. система еще не способна адекватно выполнять все необходимые функции, часть из них разработчики перекладывают на доступные элементы надсистемы.

Возьмем, например, гиперзвуковой летательный аппарат с прямоточным реактивным двигателем. Прямоточный двигатель на небольших скоростях неэффективен, поэтому такой аппарат пока не может взлететь и разогнаться самостоятельно. Разработчики нашли выход: экспериментальные образцы запускают с обычного реактивного самолета, да еще с реактивным ускорителем, т.е объединили целых три системы (Рисунок 14):

Рисунок 14 Прямоточный воздушно-реактивный двигатель + ракетный ускоритель + B52

Образец в полете показан на Рисунке 15:

Рисунок 15 Самолет с прямоточным реактивным двигателем

· Система стремится объединяться с альтернативными системами, господствующими на рынке.

Данный признак является важным частным случаем предыдущего. Дело в том, что правильно выполненное объединение альтернативных систем приводит к объединению их достоинств и гашению недостатков. Новая система обычно превосходит имеющиеся по некоторому выделенному набору главных показателей, но проигрывает им по всему комплексу требований. Старые же системы, наоборот, прекрасно вписаны в надсистему, но им уже не хватает сил для выхода на новый уровень главных показателей. Поэтому объединение выгодно обеим сторонам - новая система получает ресурсы для развития, а старая продлевает свое доминирующее положение.

Примером может служить история создания реактивного двигателя. На определенном этапе его ставили в качестве ускорителя на винтовые истребители, и только последующий прогресс позволил перейти к чисто реактивным машинам.

· Система стремится потреблять ресурсы из надсистемы, специально для нее не предназначенные. Система приспосабливается к потреблению этих ресурсов.

Действительно, пока система не доказала свою эффективность, никто не будет ее снабжать специально для нее созданными ресурсами. Типовой ход в этом случае - попытаться найти в надсистеме уже готовый доступный ресурс и приспособить систему для его потребления. Правда, ресурс может оказаться не слишком подходящим, но разработку специализированных ресурсов можно отложить до лучших времен. Поскольку сразу трудно определить, какой ресурс следует использовать, бывает необходимо перепробовать несколько разных, порой весьма экзотических. Например, одна из первых моделей двигателя внутреннего сгорания должна была работать на спорах папоротника!

Внешние проявления:

· Высокий уровень базовых патентов. Уровень последующих патентов быстро снижается к началу переходного этапа.

Создание новой системы - дело обычно достаточно сложное, в ее основу необходимо закладывать весьма нетривиальные идеи, что закономерно проявляется в относительно высоком уровне базовых патентов. В дальнейшем патентуются разного рода усовершенствования, не столь радикальные, как первоначальная идея, что приводит к снижению уровня патентов (Рисунок 16).

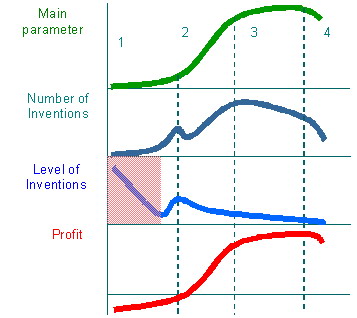

Рисунок 16 Уровень изобретений (по книге Г.С. Альтшуллера "Творчество как точная наука"? М. Советское радио 1979, стр 115)

Следует отметить, что уровень патентов - вещь в достаточной мере субъективная, поэтому данный признак является сугубо вспомогательным. Сам по себе он ни в коей мере не может служить исчерпывающим доказательством того, что система находится на первом этапе.

А вот для разработчиков новых стандартов (и микро-стандартов) на решение изобретательских задач, приемов разрешения противоречий и других решательных инструментов, этот признак может быть очень полезен. Дело в том, что самые эффективные инструменты могут быть, скорее всего, разработаны на базе самых сильных решений. А как их отобрать среди миллионов патентов? Данный признак дает хороший способ - наиболее сильные решения следует искать в базовых патентах.

С другой стороны, инженеры не так уж часто занимаются созданием новых ТС. Значительно больше времени и сил они тратят на совершенствование существующих. Не факт, что решательные инструменты, наиболее эффективные для создания ТС, столь же хороши для улучшения имеющихся. Кроме того, очень даже возможно, что улучшение систем на каждом из этапов требует специфического набора инструментов. Любопытно было бы собрать несколько коллекций патентов - базовых и этапных, и рассортировать по ним имеющиеся инструменты, а в дальнейшем и разработать новые, специально ориентированные на конкретный этап.

· Количество патентов остается примерно постоянным (Рисунок 17).

Это тоже легко объяснимо. Пока ТС находится в разработке, окончательно неизвестно, какие конструктивные особенности останутся в серийном варианте, а какие окажутся нежизнеспособными. Поэтому патентовать их особого смысла не имеет. Данный признак также является сугубо вспомогательным.

Рисунок 17 Количество изобретений (по книге Г.С. Альтшуллера "Творчество как точная наука"? М. Советское радио 1979, стр 115)

· Затраты превосходят доход (Рисунок 18).

Причины очевидны. ТС находится в разработке, обладает массой недостатков (пока), и поэтому либо совсем не продается, либо продается в ничтожных количествах как некая экзотика. Соответственно, доходы от продажи обычно не покрывают затрат на разработку и доводку.

Рисунок 18 Прибыль (по книге Г.С. Альтшуллера "Творчество как точная наука"? М. Советское радио 1979, стр 115)

· Число модификаций системы и глубина различий между ними сначала нарастают, а затем падают.

Действительно, система обычно создается в какой-то одной, простейшей модификации. Затем в процессе совершенствования появляются разные варианты. Поскольку заранее неизвестно, какое сочетание признаков окажется наиболее удачным, поначалу варианты множатся и ветвятся. Однако со временем ситуация проясняется, малоэффективные комбинации отмирают, и остается всего несколько фаворитов, между которыми к тому же происходит обмен признаками.

Примером может служить история авиации (Рисунок 19). Первые самолеты сильно отличались друг отдруга. Варьировалось все - количество, форма и расположение крыльев, количество и расположение двигателей; тянущие, толкающие и комбинированные схемы пропеллеров, и т.д. Но постепенно выкристаллизовались несколько основных типов, не так уж отличающихся друг от друга.

Рисунок 19 Самолеты

3.2.1.1.1.4 Возможные выводы из того факта, что система находится на первом этапе развития.

· Требуется значительно повысить отношение "функциональные возможности/затраты".

Данный вывод совершенно очевиден и в комментариях не нуждается. ТС на первом этапе еще очень сырая, недоработанная - надо улучшать функционирование и снижать факторы расплаты, причем существенно, иначе на рынок не пробиться.

· Главные усилия должны быть направлены на выявление и устранение "узких мест", препятствующих выходу на рынок.

Этот вывод следует из одной из причин нахождения ТС на первом этапе - наличия множества "узких мест", каждое из которых независимо снижает эффективность системы ниже минимально допустимого уровня. Пока существует хоть одно из них, система неконкурентоспособна. Значит, их нужно выявить и удалить всех до одного. При этом не нужно тратить силы и время на улучшение одного параметра до максимально возможного уровня, пока другой недопустимо низок. Лучше иметь удовлетворительный уровень всех характеристик, чем отличный для одних и никуда не годный для других.

В самом деле, если представить себе гипотетический пассажирский летательный аппарат, у которого два недостатка - неспособность летать и неспособность обеспечить безаварийную посадку, то сколько ни улучшай его способность к дальним/высотным/скоростным полетам, без обеспечения мало-мальски безопасной посадки пассажиров на него не заманишь.

· Допустимы глубокие изменения в составе системы и ее элементов вплоть до смены их принципа действия.

С одной стороны, на первом этапе система еще не накопила "инерции" - нет ни специализированной инфраструктуры, ни традиционных поставщиков, ни массового производства, которые обычно препятствуют сколь-нибудь серьезным изменениям. С другой стороны, совсем не факт, что имеющийся на данный момент состав системы и конструкция ее элементов оптимальны (будь это так, ТС пошла бы на рынок, а не прозябала бы на первом этапе). Следовательно, есть и серьезная причина (масса недостатков и "узких мест"), и возможность (отсутствие "инерции") для коренных изменений в ТС. Можно значительно менять ее состав (смело применяя радикальные варианты свертывания) и конструкцию ее элементов на любую глубину.

· Имеет смысл развивать систему для использования в одной конкретной области, где соотношение ее достоинств и недостатков наиболее приемлемо.

Нередко новая ТС обладает широкими возможностями, позволяющими (в перспективе) использовать ее сразу в нескольких областях. Однако попытка развивать ее сразу в нескольких направлениях ошибочна, т.к. приводит к распылению ресурсов и затягиванию первого этапа. Логичнее поступать наоборот - сконцентрировать усилия на продвижении ТС только в одном направлении. А в дальнейшем, выйдя на рынок, система сможет привлечь ресурсы для проникновения и в остальные отрасли.

При этом сектор рынка для первоначального проникновения следует в первую очередь выбирать исходя из соображений простоты внедрения, даже если этот сектор окажется не самым выгодным из возможных. Простота внедрения определяется, в частности, тем, что избранный сектор рынка должен быть особо заинтересован в возможностях, которые ТС может предоставить к моменту выхода на рынок, и равнодушен к оставшимся на тот момент недостаткам.

Похоже, что подобная стратегия лежит в основе выявленной Борисом Злотиным закономерности, согласно которой новые ТС впервые появляются не на том секторе рынка, на котором в итоге они добиваются максимального успеха. Например, компьютеры впервые вышли на рынок в качестве устройств для вычислений (Рисунок 20). А сейчас они в основном используются для обработки текстовой и графической информации в реальном масштабе времени. И правильно, т.к. уже на заре своей истории ЭВМ умели считать достаточно быстро, а средства ввода-вывода были крайне несовершенны, к работе с текстами и графикой неспособны. А выйдя на рынок в качестве вычислителей, компьютеры получили ресурсы для проникновения в другие области применения.

Рисунок 20 Компьютер

· Следует ориентироваться на существующую инфраструктуру и источники ресурсов.

Очевидно, что ориентация на специально созданную инфраструктуру и ресурсы может сильно затруднить выход ТС на рынок. Препятствием будет служить проблема "курицы и яйца" - системой не пользуются из-за отсутствия необходимых ей инфраструктуры и ресурсов, а инфраструктуру и источники ресурсов не создают из-за отсутствия спроса на них (систему-то не используют!). Поэтому лучше поначалу приспосабливать ТС к имеющимся ресурсам, пусть даже и не очень подходящим. Выйдя с их помощью на рынок, ТС разорвет порочный круг, создаст спрос на специализированные ресурсы и в итоге их получит. Действительно, первые самолеты потребляли автомобильный бензин и использовали для взлета/посадки луга и дороги. Потребуй они сразу специальных аэродромов, диспетчерской службы, радарной сети и авиакеросина для заправки, их путь в небо был бы еще более тернистым. А так, поначалу пользуясь малым, в итоге самолеты все это получили.

· Имеет смысл объединять ТС с лидирующими на данный момент системами.

Как уже говорилось, такое объединение позволяет новой ТС быстро выйти на рынок и получить ресурсы для дальнейшего развития. При этом ее недостатки будут скомпенсированы старой системой, а достоинства повысят конкурентоспособность полученного тандема. На этом пути образуются ТС с дефисом в названии: парусно-паровые, колесно-гусеничные, электро-механические и полу-автоматические. При этом надо отдавать себе отчет, что подобные системы бывают относительно короткоживущими - их новая компонента в результате последующего развития отторгает старую и переходит к автономному существованию.

· Для определения перспективности ТС необходимо наряду с обычным анализом естественных пределов ее развития выполнить прогноз ее надсистемы.

Нужно учесть, что первый этап развития обычно длится несколько лет. Следовательно, ТС в момент выхода на рынок будет взаимодействовать не с сегодняшней надсистемой, а с той, которая сложится к тому времени. Может измениться многое - доступные ресурсы, законодательство и даже потребности общества.

Например, в свое время производство бумаги требовало все больше древесины, что приводило к вырубке лесов. Для спасения леса нужно было найти замену древесине. Ценой значительных затрат времени и сил задачу решили - был создан пластик, почти не отличимый от бумаги. Но, увы и ах, - к этому моменту была разработана и внедрена технология интенсивного выращивания деревьев на плантациях (изощреная агротехника плюс особо быстрорастущие виды деревьев), полностью покрывающая потребности целлюлозно-бумажной промышленности. И созданная с таким трудом пластиковая бумага, действительно очень хорошая, оказалась никому не нужной - все-таки она немного дороже настоящей.

Так что необходим прогноз надсистемы по следующим ее типам: объект главной функции ТС, инфраструктура/источники ресурсов, технология изготовления/материалы, генерируемые ТС вредные факторы.
