В предлагаемой вниманию читателей работе А.С. Токарева показано, как одна и та же задача могла бы решаться с помощью каждого из сорока приемов, предложенных Г.С. Альтшуллером. Эти примеры конечно же не претендуют на то, чтобы закрыть реальную проблему защиты крыш от снега, о которой идет речь в работе. Это, в первую очередь, любопытные иллюстрации к приемам, позволяющие рассмотреть и сопоставить механизмы их действия. За многие годы, прошедшие после публикации Г.С. Альтшуллером списка из 40 приемов, накоплен определенный опыт практического использования этого инструмента. В то же время, при изучении приемов они как правило иллюстрируются довольно ограниченным набором технических решений, взятых из различных областей техники. В подавляющем своем большинстве эти решения - иллюстрации были получены их авторами без применения приемов. Эти два фактора (ограниченное число иллюстраций и крайне ограниченное количество примеров реального использования приемов) затрудняют представление совокупности приемов именно как целостного и работающего инструмента. Предлагаемая работа призвана частично устранить этот недостаток. Она может быть полезна преподавателям, позволяя строить объяснение работы всей совокупности методов вокруг одной задачи.
Редактор

Примеры применения приемов
устранения технических противоречий

Токарев А.С.

Московский общественный институт технического творчества
2005/2006
Выпускная работа Часть 2

Разбор задачи с применением инструментов ТРИЗ

***

Одну из значимых частей ТРИЗ составляют приемы устранения технических противоречий (предложены Г.С.Альтшуллером. Подробнее смотри в http://www.altshuller.ru/triz/tools.asp ) Приемы были получены путем обобщения решений большого количества задач в технике. Сегодня их применяют не только в технике, но и в бизнесе, рекламе.

Рассмотрим использование этого инструмента при решении следующей проблемы.

Проблема: снег, падающий зимой на автостоянку, затрудняет передвижение автомобилей и пешеходов.

Прежде чем применять какие-либо методы решения, следует проблему свести к задаче, так как аналитически решать можно только задачу. Проблема, представляет собой негативное ощущение человека, поставившего ее. Задача же содержит исходные условия и характер результата, который должен быть получен. Поэтому, сначала следует хотя бы в общих чертах определить возможные направления решения проблемы, чтобы впоследствии конкретизировать их вплоть до формулировки задач. В нашем случае возможны следующие направления решения проблемы:

1. Совершенствовать средства передвижения пешеходов и автомобилей. Сейчас есть для пешеходов - лыжи, снегоступы, коньки, снегоходы с мотором; для автотранспорта - зимняя резина, цепи, гусеничный ход. Можно заняться их модернизацией.

2. Убирать или уничтожать упавший снег. Этим сейчас и занимаются дорожные службы в городах. В арсенале - дорожные машины, снегоуборщики, самосвалы, снегоплавильные станции, реагенты. Можно сконцентрировать усилия на их совершенствование.

3. Не допускать падения снега на поверхность дороги или тротуара. Из имеющихся средств - навесы.

Улучшению этой, последней, технической системы (ТС) и будет посвящен дальнейший разбор.

Навесы используются для защиты поверхности от падения снега очень давно, но в условиях рыночной экономики к ним предъявляется дополнительное требование - иметь низкую себестоимость. Отсюда можно сформулировать новую, более узкую проблему: при защите автопарковки от падающего снега при использовании навеса приходится тратить деньги на его строительство. Мы получили административное противоречие: требуется снизить себестоимость навеса, но неизвестно, как это сделать. Это еще не задача - нет ни исходных данных, ни характера результата. Для того, чтобы привести это противоречие к технической задаче необходимо конкретизировать условия. Для этого следует описать техническую систему, с которой, или на основе которой, будет вестись разработка решений. Сразу нужно отметить, что получаемые решения не обязательно должны быть похожи на исходную ТС, ведь главной побуждающей силой является решение проблемы, а не модернизация имеющейся ТС.

Будем считать, что исходная ТС - навес - представляет собой крышу, установленную на опоры.

Для того, чтобы выйти на техническое противоречие, для устранения которого можно будет применить приемы, необходимо предъявить к нашей ТС такие технические требования, которые требовали бы существования ТС в противоположных состояниях одновременно. Одно требование вытекает из главной функции ТС - не пропускать снег на автостоянку. Второе требование - "низкая себестоимость" не является техническим, так как напрямую не относится к технической стороне навеса. Значит надо найти технический эквивалент себестоимости и формулировать противоречие относительно него. В нашем случае возможно несколько вариантов таких эквивалентов. Рассмотрим некоторые из них.

Себестоимость навеса в основном складывается из стоимости материалов и стоимости работ по его постройке. Для обычных конструкций стоимость работ пропорциональна стоимости материалов, к тому же стоимость работ также не является технической характеристикой навеса и формулирование противоречия на ее основе не даст продвижения вперед. Стоимость материалов пропорциональна размеру защищаемой площади автостоянки, которая определяется заказчиком. Обратим внимание на конструкцию, которая состоит из крыши и опор. Площадь крыши также определяется размерами автостоянки. Из оставшихся технических характеристик можно выделить: толщину крыши, количество и расположение опор, площадь сечения опор.

Здесь следует особо подчеркнуть, что выбранная характеристика (например, толщина крыши) будет являться "наживкой", на которую мы будем "ловить" новые идеи, и выбор ее не имеет определяющего значения для решения задачи. В зависимости от выбранной характеристики и предъявленным к ней требованиям решение задачи может пойти по разным путям, но все они должны привести к решениям. Если вдруг выяснится, что в конкретных условиях на выбранную "наживку" реальные идеи "не ловятся", тогда можно выбрать другую (скажем, количество опор на единицу площади навеса), третью и так до полной победы. Более того, как будет показано ниже, получаемые решения часто будут иметь мало общего, как с исходно выбранной характеристикой, так и со структурой исходной ТС вообще.

В нашем случае выберем толщину крыши. Для того, чтобы стоимость материалов крыши была минимальной при определенной площади, ее толщина должна быть минимальна. Таким образом мы заменяем экономический критерий "низкая себестоимость" на техническую характеристику "минимальная толщина крыши".

Теперь можно сформулировать техническое противоречие: если толщину крыши сделать большой, то крыша удержит вес снега, но получится очень дорогой; если толщину крыши сделать маленькой, то она будет дешевой, но не сможет удержать вес снега и разрушится.

Итак, у нас образовалась конфликтующая пара в виде крыши и снега. Поскольку в ТС входит только крыша, то основные изменения будем осуществлять с ней. (В некоторых случаях, снег тоже может стать объектом применения приемов, то есть служить ресурсом для достижения нашей цели - борьбы с вредным давлением толщи снега).

Внимательный читатель заметит в приведенных выкладках еще одну пару противоположностей, касающуюся главной полезной функции крыши, а именно - не пропускать снег и удерживать вес снега. При кажущейся эквивалентности этих понятий существует следующая разница. Запись "удерживать вес снега" предполагает, что снег будет скапливаться и находиться на крыше все время. Запись "не пропускать снег" более общая, так как заранее не предполагает никакого конкретного "поведения" снега, кроме того, она точнее отражает функцию навеса - защита автостоянки, а не удержание снега. Ввиду того, что своей толщиной крыша обязана именно весу снега, который она должна удерживать в рамках традиционного решения, противоречие записано именно с термином "удержать вес снега". В противном случае не будет понятно, зачем нужна толщина, которая обеспечивает крыше прочность.

Далее будут предложены примеры использования каждого приема для решения поставленной задачи.

Изложение организовано по следующей схеме: название приема, краткое его содержание, привязка или адаптация содержания приема к рассматриваемой задаче и решение, которое из этого вытекает. Название приемов и их краткое содержание цитируется по работе Г.С. Альтшуллера http://www.altshuller.ru/triz/technique1.asp. Процедура адапации не входит в число рекомендованных Г.С. Альтшуллером и почерпнута из иных методов работы с приемами (метод записной книжки Хефеле). Идеи решений носят оригинальный характер, они были получены автором настоящей работы. Следует отметить, что предлагаемые варианты адаптации и тем более полученные идеи решений не являются единственно возможными, а только одними из вариантов. В реальной практике, мысли, образующиеся в результате применения приемов, будут зависеть от опыта, эрудиции, фантазии, особенностей видения ресурсов и иных особенностей ситуации и многих других процессов, происходящих в психике решателя.

Прием 1. Принцип дробления. а) Разделить объект на независимые части;

б) Выполнить объект разборным;

в) Увеличить степень дробления объекта.

Адаптация: разделить крышу на много маленьких крыш, стоящих на своих опорах. Тогда основную нагрузку веса снега будут нести опоры и крышу можно делать тонкой.

Решение: сделать крышу в виде множества маленьких крыш на своих опорах. Представленное решение промежуточное, так как сразу возникает проблема большого количества опор.

Прием 2. Принцип вынесения. Отделить от объекта "мешающую" часть ("мешающее" свойство) или, наоборот, выделить единственно нужную часть (нужное свойство).

Адаптация: Мешающей частью является толщина крыши. Она появляется в основном из-за того, что нагрузка на крышу получается изгибающая и напряжения в материале весьма велики. Вот если бы удалось сделать нагрузку только растягивающую, то это значительно снизило бы напряжения.

Решение: Подвесить крышу на многочисленных тонких тросах, закрепленных на зданиях или высоких опорах.

Прием 3. Принцип местного качества.
а) Перейти от одной структуры объекта (или внешней среды, внешнего воздействия) к неоднородной.
б) Разные части объекта должны иметь (выполнять) различные функции.
в) Каждая часть объекта должна находиться в условиях, наиболее благоприятных для ее работы.

Адаптация: поскольку у крыши две функции - не пропускать снег и удерживать его вес, следует разделить ее на элементы, специализирующиеся на этих функциях.

Решение: Сделать крышу из двух слоев - один будет снегонепроницаемым, второй силовым, удерживающим весовую нагрузку.

Прием 4. Принцип ассиметрии.
а) Перейти от симметричной формы объекта к асимметричной.
б) Если объект асимметричен, увеличить степень асимметрии.

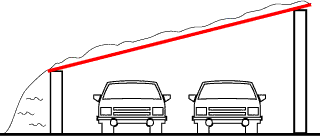

Адаптация: Исходная ТС представлена как плоскость, лежащая на опорах. Придать ей ассиметричную форму можно наклонив эту плоскость.

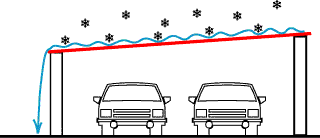

Решение: Сделать крышу наклонной, уменьшив тем самым нагрузку на единицу площади крыши, а также с наклонной крыши снег будет скатываться и не будет накапливаться на ней, что тоже уменьшит нагрузку.

Прием 5. Принцип объединения.
а) Соединить однородные или предназначенные для смежных операций объекты.
б) Объединить во времени однородные или смежные операции.

Адаптация: следует соединить все соседние крыши между собой, уменьшив таким образом количество опор и увеличив надежность.

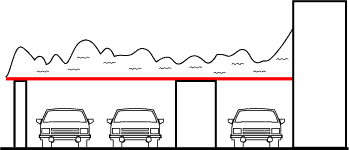

Решение: Делать крыши единым навесом используя в качестве опор все годные для этого сооружения (здания, столбы, киоски и пр.)

Прием 6. Принцип универсальности. Объект выполняет несколько разных функций, благодаря чему отпадает необходимость в других объектах.

Адаптация: Следует добавить крыше выполнение других функций, например быть полом.

Решение: Надстроить над автостоянкой один этаж, который использовать под офис или склад.

Прием 7. Принцип "матрешки".
а) Один объект размещен внутри другого объекта, который, в свою очередь, находится внутри третьего и т. д.;
б) Один объект проходит сквозь полость в другом объекте.

Адаптация: Разместить крышу внутри другой крыши.

Решение: Организовать автостоянку под имеющимися сооружениями - эстакадами, мостами, перекрытиями или заглубить автостоянку под землю.

Прием 8. Принцип антивеса.
а) Компенсировать вес объекта соединением с другими объектами, обладающими подъемной силой.
б) Компенсировать вес объекта взаимодействием со средой (за счет аэро-, гидродинамических и других сил).

Адаптация: Следует компенсировать вес снега соединением его или крыши с объектом, обладающим подъемной силой.

Решение: Прикрепить к крыше воздушный шар или дирижабль, который будет удерживать вес снега.

Прием 9. Принцип предварительного антидействия.
а) Заранее придать объекту напряжения, противоположные недопустимым или нежелательным рабочим напряжениям.
б) Если по условиям задачи необходимо совершить какое-то действие, надо заранее совершить антидействие.)

Адаптация: Нужно создать в крыше напряжения, противоположные рабочим.

Решение: Крышу изготавливать из двух или более листов, создав в этом пакете предварительные напряжения и установить ее так, чтобы эти напряжения были противоположны рабочим напряжениям, образующимся под действием веса снега.

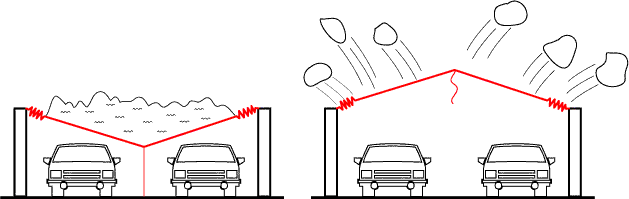

Адаптация: Создать в крыше предварительные напряжения, которые использовать для сброса снега с крыши.

Решение: Сделать крышу в виде полотна закрепленного по периметру на пружинах (как в раскладной кровати или батуте). Перед падением снега прогнуть крышу вниз и закрепить. Когда накопится снег, крышу отпустить и тогда, под действием пружин, крыша взлетит вверх и сбросит снег с себя.

Прием 10. Принцип предварительного действия.
а) Заранее выполнить требуемое изменение объекта (полностью или хотя бы частично).
б) Заранее расставить объекты так, чтобы они могли вступить в действие с наиболее удобного места и без затрат времени на доставку.

Адаптация: Заранее уменьшить количество снега, падающего на крышу.

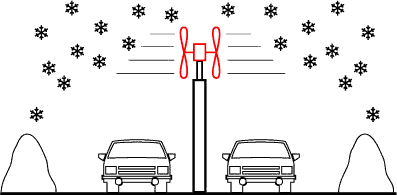

Решение: Сдувать падающий снег в сторону от крыши с помощью больших вентиляторов.

Прием 11. Принцип "заранее подложенной подушки". Компенсировать относительно невысокую надежность объекта заранее подготовленными аварийными средствами.

Адаптация: Невысокая надежность крыши может привести к ее обрушению. Следует позаботиться о предотвращении разрушительных последствий.

Решение: Крыша рассчитывается на средние нагрузки и при этом делается еще один уровень под ней на случай обрушения.

Прием 12. Принцип эквипотенциальности.

Изменить условия работы так, чтобы не приходилось поднимать или опускать объект.

Адаптация: снег не должен опускаться на крышу, снег не должен покидать тучу.

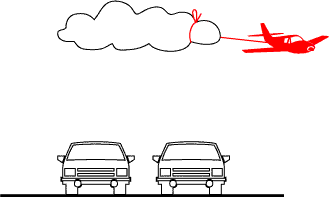

Решение: Уничтожать снежные тучи или заставить снег идти в другом месте.

Прием 13. Принцип "наоборот".


а) Вместо действия, диктуемого условиями задачи, осуществить обратное действие (например, не охлаждать объект, а нагревать).
б) Сделать движущуюся часть объекта (или внешней среды) неподвижной, а неподвижную - движущейся.
в) Перевернуть объект "вверх ногами".

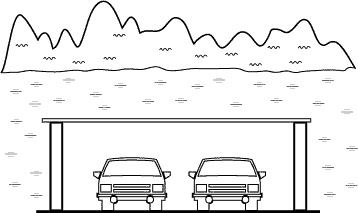

Адаптация: Перевернуть систему снег-крыша. Снег должен поддерживать крышу.

Решение: Сделать крышу в виде сетки, к которой с высокой частотой прикреплено большое количество нитей, свисающих с сетки вниз. Снег должен застревать между нитями, уплотняться и держать себя сам.

Прием 14. Принцип сфероидальности.


а) Перейти от прямолинейных частей объекта к криволинейным, от плоских поверхностей к сферическим, от частей, выполненных в виде куба или параллелепипеда, к шаровым конструкциям.
б) Использовать ролики, шарики, спирали.
в) Перейти к вращательному движению, использовать центробежную силу.

Адаптация: перейти от плоской крыши к сферической.

Решение: Сделать крышу в виде сферического или полуцилиндрического купола. Это уменьшит нагрузку на единицу поверхности крыши, а также будет способствовать скатыванию снега с крыши.

Адаптация: перейти к вращательному движению крыши.

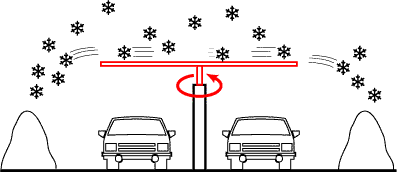

Решение: Сделать крышу в виде вращающегося диска. Снег под действием центробежных сил будет слетать с крыши, уменьшая нагрузку. Кроме того. Центробежные силы будут растягивать саму крышу, компенсируя изгибающие нагрузки от веса снега.

Прием 15. Принцип динамичности.


а) Характеристики объекта (или внешней среды) должны меняться так, чтобы быть оптимальными на каждом этапе работы.
б) Разделить объект на части, способные перемещаться относительно друг друга;
в) Если объект в целом неподвижен, сделать его подвижным, перемещающимся.

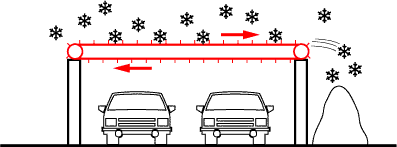

Адаптация: сделать крышу подвижной.

Решение: сделать крышу в виде горизонтально расположенной транспортерной ленты. Когда начнет падать снег включить транспортер и тогда крыша будет сбрасывать снег в сторону.

Прием 16. Принцип частичного или избыточного решения.

Если трудно получить 100% требуемого эффекта, надо получить "чуть меньше" или "чуть больше". Задача при этом может существенно упроститься.

Адаптация: "Чуть меньше" означает, что крыша может задерживать не весь упавший на нее снег.

Решение: Сделать крышу с отверстиями, что снизит расход материала. Некоторое количество снега, выпадающего в отверстия не создаст серьезных проблем для движения на автопарковке и будет растоплено шинами и выхлопными газами.

Прием 17. Принцип перехода в другое измерение.


а) Трудности, связанные с движением (или размещением) объекта по линии, устраняются, если объект приобретает возможность перемещаться в двух измерениях (то есть на плоскости). Соответственно, задачи, связанные с движением (или размещением) объектов в одной плоскости, устраняются при переходе к пространству трех измерений.
б) Многоэтажная компоновка объектов вместо одноэтажной.
в) Наклонить объект или положить его "набок".
г) Использовать обратную сторону данной площади.
д) Использовать оптические потоки, падающие на соседнюю площадь или на обратную сторону имеющейся площади.

Адаптация: Сделать крышу не из одного слоя, а из нескольких.

Решение: Сделать крышу в виде нескольких слоев сеток, расположенных на небольшом расстоянии друг от друга и имеющим разный размер ячейки - крупные ячейки выше, мелкие ниже. Снег будет просачиваться через верхние слои, постепенно достигая нижних. Тогда нагрузка будет распределена по вертикали, и вес приходящийся на одну сетку будет значительно меньше.

Прием 18. Использование механических колебаний.


а) Привести объект в колебательное движение.
б) Если такое движение уже совершается, увеличить его частоту (вплоть до ультразвуковой).
в) Использовать резонансную частоту.
г) Применить вместо механических вибраторов пьезовибраторы.
д) Использовать ультразвуковые колебания в сочетании с электромагнитными полями.

Адаптация: привести крышу в колебательное движение.

Решение: Возбудить в крыше вертикальные колебания, что позволит поддерживать снег за счет динамических сил. Если при этом слегка наклонить крышу, то постепенно снег будет с нее сползать.

Прием 19. Принцип периодического действия.


а) Перейти от непрерывного действия к периодическому (импульсному).
б) Если действие уже осуществляется периодически - изменить периодичность.
в) Использовать паузы между импульсами для другого действия.

Адаптация: крыша должна удерживать снег периодически, а периодически не удерживать снег. Крыша должна периодически очищаться от снега. Следует установить на ней периодический очиститель.

Решение: Установить на крыше надувную подушку, в которую периодически резко подавать газ. Надуваясь и увеличиваясь подушка будет сбрасывать снег с себя и крыши.

Прием 20. Принцип непрерывности полезного действия.


а) вести работу непрерывно (все части объекта должны все время работать с полной нагрузкой).
б) устранить холостые и промежуточные ходы.

Адаптация: Исходя из этого приема, крыша должна непрерывно находиться под максимальной нагрузкой. Но снег падает периодически, значит нагрузку надо добавить. Например, собрать на крышу весь снег из соседних участков. Тогда оправдано сделать крышу толстой.

Решение: Сделать толстую крышу в виде хранилища снега, куда собирать его со всех соседних участков.

Прием 21. Принцип проскока.

Вести процесс или отдельные его этапы (например, вредные или опасные) на большой скорости.

Адаптация: Вредным является процесс удержания снега. Его нужно осуществлять так быстро, чтобы нагрузка на крышу не превзошла критическую. Крыша должна появляться на некоторое время, в течение которого она начнет деформироваться под действием нагрузки, но недостаточное для развития разрушающих деформаций. После чего на ее месте должна оказываться другая, недеформированная крыша.

Решение: Крыша должна представлять собой ленту, движущуюся с огромной скоростью так, чтобы ее участок, на котором лежит снег, не успел деформироваться до разрушающих нагрузок.

Прием 22. Принцип "обратить вред в пользу".


а) Использовать вредные факторы (в частности, вредное воздействие среды) для получения положительного эффекта.
б) Устранить вредный фактор за счет сложения с другим вредным фактором.
в) Усилить вредный фактор до такой степени, чтобы он перестал быть вредным.

Адаптация: Вредным фактором является снег. Усилить его - значит увеличить его количество. Если увеличить количество снега аж до самой земли, то он начнет держать себя сам.

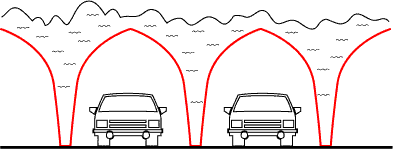

Решение: Сделать крышу в виде перевернутых конусов, опирающихся на землю. Снег заполняя конусы будет частично поддерживать себя.

Прием 23. Принцип обратной связи.


а) Ввести обратную связь.
б) Если обратная связь есть - изменить ее.

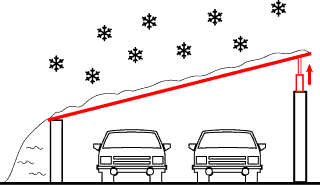

Адаптация: обратная связь в нашем случае может быть записана так: чем больше снега - тем толще нужна крыша или чем больше снега - тем быстрее его надо убирать. Используя полученное ранее решение с наклоном крыши можно получить его модификацию.

Решение: Наклон крыши увеличивается по мере усиления снегопада.

Прием 24. Принцип "посредника".


а) Использовать промежуточный объект, переносящий или передающий действие.
б) На время присоединить к объекту другой (легко удаляемый) объект.

Адаптация: На время присоединить к крыше элементы, помогающие ей удерживать снег.

Решение: В случае большого количества снега на крыше устанавливать дополнительные опоры, которые убирать после очистки крыши от снега.

Прием 25. Принцип самообслуживания.


а) Объект должен сам себя обслуживать, выполняя вспомогательные и ремонтные операции.
б) Использовать отходы (энергии, вещества).

Адаптация: крыша сама должна себя обслуживать. Так как снег она не пропускает (по условию задачи), то обслуживание может заключаться в самоочистке от снега. У крыши должны быть элементы, помогающие ей очиститься от снега. Желательно за счет самого снега.

Решение: Сделать крышу из пружинящих лепестков. Падающий снег, накапливаясь, будет сжимать пружинистые лепестки, которые распрямляясь будут отбрасывать снег в сторону от крыши.

Прием 26. Принцип копирования.
а) Вместо недоступного, сложного, дорогостоящего, неудобного или хрупкого объекта использовать его упрощенные и дешевые копии.
б) Заменить объект или систему объектов их оптическими копиями (изображениями). Использовать при этом изменение масштаба (увеличить или уменьшить копии).
в) Если используются видимые оптические копии, перейти к копиям инфракрасным или ультрафиолетовым.

Адаптация: оптическая копия крыши - это голограмма. Голограмма выполняется с помощью лазерного луча. Если мощность луча достаточно велика, то такая "лазерная" крыша может плавить снег сама.

Решение: Крыша в виде лазерного луча, организованного в плоскость и имеющего достаточную мощность для плавления падающего снега.

Прием 27. Дешевая недолговечность взамен дорогой долговечности. Заменить дорогой объект набором дешевых объектов, поступившись при этом некоторыми качествами (например, долговечностью).

Адаптация: крыша должна стать одноразовой и уничтожаться после каждого снегопада.

Решение: Сделать крышу в виде ковра, к которому прилипает снег. После снегопада ковер со снегом скатать в рулон и отправить на снегоплавильную станцию или складировать до весны, а на крыше расстелить новый ковер.

Прием 28. Замена механической схемы.
а) Заменить механическую систему оптической, акустической или "запаховой".
б) Использовать электрические, магнитные и электромагнитные поля для взаимодействия с объектом.
в) Перейти от неподвижных полей к движущимся, от фиксированных - к меняющимся по времени, от неструктурных - к имеющим определенную структуру.
г) Использовать поля в сочетании с ферромагнитными частицами.

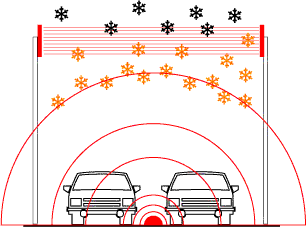

Адаптация: применить для удержания снега электростатические или магнитные поля.

Решение: Перед подлетом снега к крыше его следует электростатически зарядить или намагнитить и далее удерживать или менять траекторию падения с помощью электростатических или магнитных полей.

Прием 29. Использование пневмо- и гидроконструкций. Вместо твердых частей объекта использовать газообразные и жидкие: надувные и гидронаполняемые, воздушную подушку, гидростатические и гидрореактивные.

Адаптация: использовать надувные конструкции крыши.

Решение: Сделать крышу в виде надувной подушки с постоянным давлением. В этом случае основную нагрузку будет держать газ, а нагрузка на оболочку, работающую только на растяжение будет заметно снижена.

Прием 30. Использование гибких оболочек и тонких пленок.
а) Вместо обычных конструкций использовать гибкие оболочки и тонкие пленки.
б) Изолировать объект от внешней среды с помощью гибких оболочек и тонких пленок.

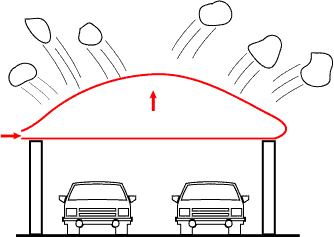

Адаптация: Так как исходная задача уже подразумевает крышу, как плоскость не имеющую толщины, применение этого приема "в лоб" не даст ничего нового. Значит надо посмотреть на ситуацию по-другому. Пленка - это не обязательно пленка вещества, это может быть пленка воздуха.

Решение: Установить по всей поверхности крыши сопла, подающие воздух. Снег будет или динамически поддерживаться в воздухе или сдуваться в сторону, если крышу или сопла наклонить.

Прием 31. Применение пористых материалов.
а) Выполнить объект пористым или использовать дополнительные пористые элементы (вставки, покрытия и т. п.)
б) Если объект уже выполнен пористым, предварительно заполнить поры каким-то веществом.

Адаптация: крыша должна быть пористой

Решение: Сделать крышу в виде натянутой сетки с ячейками имеющими размер, не позволяющий снегу проникнуть через них. Расход материала уменьшится.

Решение 2: Сделать толстую крышу из легкого пористого материала с крупными порами. Снег забиваясь в поры будет формировать массу, способную нести силовую нагрузку.

Прием 32. Принцип изменения окраски.
а) Изменить окраску объекта или внешней среды.
б) Изменить степень прозрачности объекта или внешней среды.
в) Для наблюдения за плохо видимыми объектами или процессами использовать красящие добавки.
г) Если такие добавки уже применяются, использовать меченые атомы.

Адаптация: изменить окраску крыши или снега.

Решение: Если распылить на выпавший снег черную краску, то это будет способствовать быстрейшему его таянию под воздействием солнечных лучей.

Прием 33. Принцип однородности. Объекты, взаимодействующие с данным объектом, должны быть сделаны из того же материала (или близкого ему по свойствам).

Адаптация: крыша должна быть сделана из снега.

Решение: Сделать крышу ледяной либо из первого выпавшего снега, либо предварительно соорудить ледяную конструкцию.

Прием 34. Принцип отброса и регенерации частей.
а) Выполнившая свое назначение или ставшая ненужной часть объекта должна быть отброшена (растворена, испарена и т. д.) или видоизменена непосредственно в ходе работы.
б) Расходуемые части объекта должны быть восстановлены непосредственно в ходе работы.

Адаптация: крыша должна исчезать выполнив свою функцию - не дать снегу упасть на автостоянку. Тогда она должна исчезать вместе со снегом. Это похоже на непрерывный поток.

Решение: Пустить по наклонной крыше теплую воду, которая стекая, будет забирать с собой падающий на нее снег.

Прием 35. Изменение физико-химических параметров объекта.
а) Изменить агрегатное состояние объекта.
б) Изменить концентрацию или консистенцию.
в) Изменить степень гибкости.
г) Изменить температуру.

Адаптация: изменить агрегатное состояние снега.

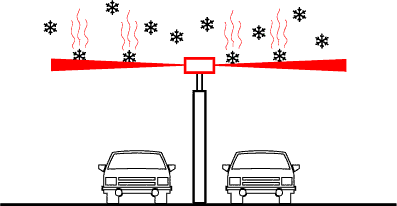

Решение: Подогреть крышу и снег лежащий на ней, чтобы он превратился в воду. Тогда он сможет сам стечь с нее уменьшив нагрузку.

Прием 36. Применение фазовых переходов. Использовать явления, возникающие при фазовых переходах, например изменение объема, выделение или поглощение тепла и т. д.

Адаптация: Процесс уплотнения снега при его длительном лежании приводит к повышению плотности и прочности снега. Этот эффект можно использовать для поддержания прочности крыши.

Решение: Сделать крышу в виде толстой арочной конструкции с радиальными каналами. Снег заполняя каналы будет спрессовываться по мере приближения к геометрическому центру и станет способен выдерживать силовую нагрузку.

Прием 37. Применение термического расширения.
а) Использовать термическое расширение (или сжатие) материалов.
б) Если термическое расширение уже используется, применить несколько материалов с разными коэффициентами термического расширения.

Адаптация: можно использовать термическое расширение материала крыши для выравнивания нагрузки на нее.

Решение: Сделать крышу из двух листов с разным коэффициентом термического расширения. В результате выпадения снега температурное поле на крыше будет меняться и в крыше будут возникать напряжения, которые можно использовать для компенсации веса снега.

Приeм 38. Применение сильных окислителей.
а) Заменить обычный воздух обогащенным.
б) Заменить обогащенный воздух кислородом.
в) Воздействовать на воздух или кислород ионизирующими излучениями.
г) Использовать озонированный кислород.
д) Заменить озонированный (или ионизированный) кислород озоном.

Основная цель этой цепи приемов - повысить интенсивность процессов.

Адаптация: можно повысить интенсивность таяния или растворения снега.

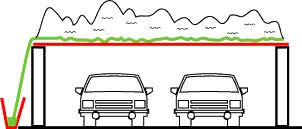

Решение: Подавать на поверхность крыши специальные химические реагенты, растворяющие снег или переводящие его в жидкое состояние.

Прием 39. Применение инертной среды.
а) Заменить обычную среду инертной.
б) Вести процесс в вакууме.

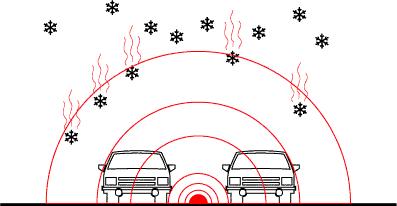

Адаптация: Понятие "инертный" означает - не реагирующий. Следует сделать снег не реагирующим с крышей, например, исключить или значительно ослабить силу притяжения или удельный вес снега. Это возможно, если превратить его в пар. Решение: При подлете снега к крыше следует превратить его в пар путем нагревания тепловыми или СВЧ установками.

Прием 40. Применение композиционных материалов. Перейти от однородных материалов к композиционным.

Решение: Сделать крышу из композиционного материала.

Представленные решения можно разделить на две основные группы: повышающие несущую способность крыши и уменьшающие снеговую нагрузку на крышу. Следует отметить, что в случае постановки задачи в формулировке "удерживать снег" вторая часть массива решений не была бы получена, несмотря на их дееспособность.

Очевидно также, что не все приемы давали одинаково действенные решения, а некоторые приемы приводили к решениям, похожим на другие. Для того, чтобы оптимизировать работу с приемами была построена "Таблица выбора приема устранения технических противоречий" в которой для разрешения конкретных видов противоречий рекомендовалось применять не все приемы, а только определенные.

Для выбора приемов с помощью таблицы необходимо определить два параметра: что мы хотим улучшить и что при этом ухудшается. Для этого вспомним ТП, записанное в начале разбора: "если толщину крыши сделать большой, то крыша удержит вес снега, но получится очень дорогой; если толщину крыши сделать маленькой, то она будет дешевой, но не сможет удержать вес снега и разрушится". Но в стандартной таблице выбора приемов нет терминов "толщина" и "стоимость". Значит, придется найти адекватные замены этим терминам с учетом особенностей рассматриваемой технической задачи. Сразу нужно отметить, что возможно несколько вариантов замены. Рассмотрим два из возможных.

Вариант замены терминов №1

Как было показано в предварительном анализе, эквивалентом стоимости может служить материалоемкость крыши. Термина "материалоемкость" также нет в таблице, но есть термин "объем неподвижного объекта". Если представлять крышу относительно монолитной конструкцией, то "материалоемкость", как вес материала может быть заменена "объемом неподвижного объекта" (крыши), считая плотность материала постоянной.

Термин "толщина", как линейный размер, может быть заменен на "длину неподвижного объекта".

Тогда получаем, что по условиям задачи надо изменить "длину неподвижного объекта" и при этом ухудшается "объемом неподвижного объекта". С помощью таблицы, определяем рекомендуемые приемы разрешения ТП: №№ 35, 8, 2, 14. Решения, получаемые с помощью этих приемов описаны выше.

Вариант замены терминов №2

Используем часть ТП "если толщину крыши сделать маленькой, то она будет дешевой, но не сможет удержать вес снега и разрушится". Термин "толщина", как и прежде заменяем на "длину неподвижного объекта". Термин "удержать вес" может быть заменен на "прочность", таким образом, у нас при изменении "длины" (толщины) ухудшается "прочность". Но в таблице не оказывается рекомендаций по разрешению такого противоречия. Требуется еще одна замена терминов.

В нашем случае термин "толщина", для подстановки его в графу "что требуется изменить", путем нескольких итераций может быть заменен на "объем неподвижного объекта". Интересно, что в предыдущем варианте этот термин использовался в разделе "что ухудшается". В результате, при паре нужно изменить "объем неподвижного объекта" и при этом ухудшается "прочность", получаем рекомендацию воспользоваться приемами №№ 28, 6, 32.

Легко заметить, что среди них нет ни одного приема из рекомендованных для предыдущего рассмотренного варианта выбора параметров подстановки №1. Получается, что в зависимости от выбранной адаптации задачи к терминам таблицы могут быть рекомендованы совершенно разные приемы даже для одного и того же технического противоречия. Отсюда следует, что к вопросу замены терминов задачи на термины, присутствующие в таблице, следует подходить внимательно и в случае неоднозначности пробовать все возможные варианты для получения большего количества решений. Правда, так можно очень быстро придти к тотальному перебору всех приемов.

Обобщая результаты можно сделать следующие выводы: 1.

Рекомендуемые приемы устранения ТП направлены на активизацию мышления и выход за пределы известных решений. 2.

Качество решений, получаемых с помощью приемов, зависит как от кругозора решателя, так и от его настойчивости. 3.

Корректность выбора рекомендуемых приемов устранения ТП с помощью таблицы зависит от мастерства решателя адаптировать задачу к терминам, используемым в таблице. 4.

Перечень терминов, используемых в качестве входных данных в таблице разрешения ТП, может оказаться недостаточным. Необходима работа по расширению таблицы и заполнению пустых клеток внутри существующей.


Главная    Конференция    Применение приемов устранения технических противоречий
