Алгоритм решения инженерных задач АРИП 2009 (п.т.)
Часть 1
первичное описание и составление формулы проблемы
Цель: - Проверить достаточность информации по проблеме.
Шаг 1.1. ПЕРВИЧНОЕ ОПИСАНИЕ. Составить в свободном изложении описание проблемы, используя основные категории физического мира - СОБЫТИЕ, ПРОСТРАНСТВО, ВРЕМЯ и ВЗАИМОСВЯЗЬ. В описании должна быть точная и достоверная информация о том: Что происходит (СОБЫТИЕ), Где происходит (ПРОСТРАНСТВО, Место), Когда происходит (ВРЕМЯ), Почему происходит (ПРИЧИНА, ВЗАИМОСВЯЗЬ).

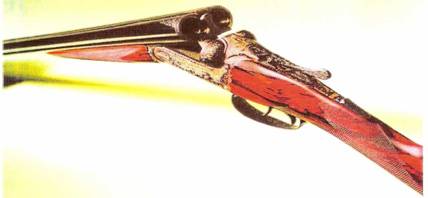

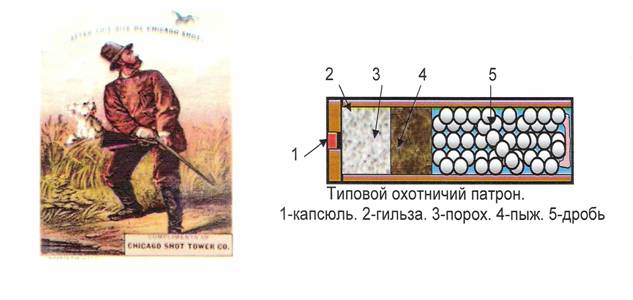

При выполнении выстрела из охотничьего ружья происходит разброс (разлет) дроби. Поэтому для гарантированного поражения цели охотник должен приблизиться к ней на расстояние 35 —45 метров[1]. На большем расстоянии разброс дроби в воздухе достигает такой величины, при которой эффективность поражения цели резко падает. Как увеличить кучность полета дроби при выстреле из гладкоствольного охотничьего ружья? В мире насчитывается несколько сотен патентов посвященных решению этой проблемы. А что предложите вы?
При разборе данной задачи те шаги алгоритма, которые не дали положительного результата не показываются. Так же из текста убраны те примечания, которые не использовались при разборе данной задачи.
Шаг. 1.2.
ФУНКЦИЯ СИСТЕМЫ
Определить назначение (функцию) системы в которой наблюдается недостаток.
Можно считать, что выполнение выстрела из охотничьего ружья есть обычный производственно - технологический процесс, операции которого можно проанализировать и сформулировать задачи, направленные на устранение имеющегося недостатка.
Ответ на шаг 1.2.
Система предназначена для разгона дроби.
Шаг 1 .3.
ФОРМУЛА ПОБЛЕМЫ
Используя полученное описание, составить в виде одного предложения словесную формулу (матрицу) проблемы. В этом предложении должны быть ответы на вопросы:- «КОГДА происходит?» «ГДЕ происходит?» «ЧТО происходит?»
Схема построения словесной формулы: –
«В СИСТЕМЕ ПРЕДНАЗНАЧЕНОЙ ДЛЯ… (указывается функция из шага 1.2.), ВО ВРЕМЯ…( указывается конкретная технологическая операция или физический процесс) ПРОИСХОДИТ …(указывается Нежелательное Явление, недостаток)».
Ответ на шаг 1.3.
«В СИСТЕМЕ ПРЕДНАЗНАЧЕНОЙ ДЛЯ разгона дроби, ВО ВРЕМЯ движения в воздухе ПРОИСХОДИТ разлет дроби».
Выстрел из охотничьего дробового ружья Разлет дроби
Пояснение. Разлет дроби является важной характеристикой дробового охотничьего ружья. При охоте на боровую или водоплавающею дичь, охотник должен приблизиться к ней на расстояние 30-40 метров. Это не всегда возможно. При выстреле на более дальнее расстояние разлет дроби достигает такой величины, что в цель попадает одна или две дробинки, которые только ранят дичь. Увеличение количества порохового заряда не повышает кучности боя, зато возникает опасность разрыва ствола.
Часть 2
ГIРОВЕРКА ПРОБЛЕМЫ НА ЛОЖНОСТЬ И САМОУСТРАНЕНИЕ Цель: - Определить необходимость решения проблемы.
Все шаги по этой части дали отрицательный результат. Проблему необходимо решать.
Часть З
УТОЧНЕНИЕ ПРОБЛЕМЫ
Цель: - Выявить первопричину возникновения проблемы.
Шаг 3.1.ОПРЕДЕЛЕНИЕ НЕЖЕЛАТЕЛЬНОГО ЯВЛЕНИЯ
Определить и записать Нежелательное Явление (Н.Я.) используя для этого всего несколько слов, в число которых входят глагол и существительное.
Ответ на шаг 3.1.
Нежелательное Явление - РА3ЛЕТ ДРОБИ
Шаг 3.2. ОПРЕДЕЛЕНИЕ ОПЕРАТИВНОЙ ЗОНЫ
Определить Оперативную Зону (ОЗ), то есть найти конкретное физическое место (узел, деталь, элемент), где ВПЕРВЫЕ начинает возникать Нежелательное Явление.
Ответ на шаг 3.2.
|
Разброс дроби начинает происходить на срезе ствола.
Шаг 3.3. ОПРЕДЕЛЕНИЕ НЕЖЕЛАТЕЛЬНОГО ЭЛЕМЕНТА
В найденном месте определить Нежелательный Элемент (Н.Э.), то есть тот элемент, который является причиной возникновения Нежелательного Явления. Ответ на шаг 3.3. Нежелательным элементом являются пороховые газы, которые, выходя из ствола, резко расширяются и увлекают за собой дробь. Кроме того, в процессе разгона дробового снаряда в стволе, ВОЗДУХ, находящийся в канале ствола, прессуется до высокого давления прямо перед дробью. После выхода из ствола, этот воздух, не удерживаемый более стенками ствола, расширяется и так же способствует разбросу дробового заряда. Во время полета дроби атмосферный воздух, оказывает сопротивление дроби, что увеличивает ее разлет. Итак, основными нежелательными элементами являются ПОРОХОВЫЕ ГАЗЫ и ВОЗДУХ.
Шаг 3.4. ОПРЕДЕЛЕНИЕ ОПЕРАТИВНОГО ВРЕМЕНИ.
Определить Оперативное Время (ОВ), то есть найти ту технологическую операцию или тот физический процесс в момент выполнения которых возникает Нежелательное Явление.
Ответ на шаг 3.4.
Оперативным Временем является момент выхода дроби из ствола.
Шаг 3.5. . АНАЛИЗ ОПЕРАТИВНОЙ ЗОНЫ

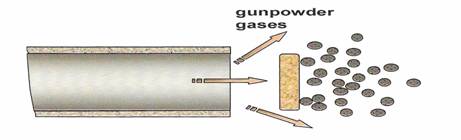

Подробно(!), с указанием всех имеющихся элементов и в максимально крупном масштабе, изобразить на рисунке Оперативную Зону (шаг 3.2) и Нежелательное Явление (шаг 3.1), которое происходит в Оперативное Время (шаг3.4.). для качественного выполнения рисунка необходимо внимательно изучить и проанализировать все происходящие физико-химические процессы в оперативной зоне и в оперативное время.

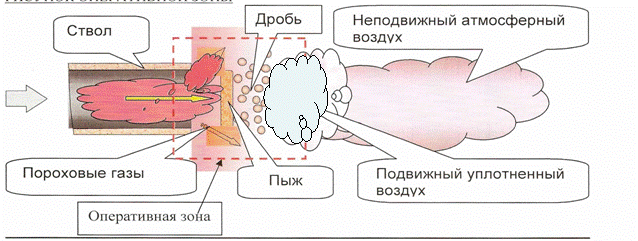

Ответ на шаг 3.5. РИСУНОК ОПЕРАТИВНОЙ ЗОНЫ
Шаг 3.6. УТОЧНЕНИЕ ФОРМУЛЫ ПРОБЛЕМЫ Используя информацию, полученную в шагах 3.1. 3.5., составить уточненную формулу (матрицу) проблемы по следующей схеме: -
В СИСТЕМЕ ПРЕДНАЗНАЧЕННОИ ДЛЯ.. (из шага 1.2. указывается функция.)
ВО ВРЕМЯ ... (из шага 3.4 указывается технологическая операция или физический процесс.) В или НА ... (из шага 3.2, указывается место.) ПРОИСХОДИТ ... (из шага 3.1. указывается нежелательное явление..)
Ответ на шаг 3. 6. В СИСТЕМЕ ПРЕДНАЗНАЧЕННОЙ ДЛЯ РАЗГОНА ДРОБИ ВО ВРЕМЯ ВЫХОДА ДРОБИ ИЗ СТВОЛА и ДВИЖЕНИЯ В ВОЗДУХЕ ПРОИСХОДИТ РАЗЛЕТ ДРОВИ.
Сравнить варианты формул полученных в шаге 1.3 и в шаге 3.6. Оставить тот вариант, который в наибольшей степени соответствует действительности.
Для дальнейшего использования принимается формула по варианту, полученному в данном шаге.
Часть 4
АНАЛИЗ ВЕЩЕСТВЕННО - ПОЛЕВЫХ РЕСУРСОВ
Цель: - Выявить ресурсы для решения проблемы.
Шаг 4.1. АНАЛИЗ ВЕЩЕСТВЕННО - ПОЛЕВЫХ РЕСУРСОВ
Используя рисунок (шаг 3.5.) определить и записать вещества, имеющиеся в оперативной зоне (шаг 3.2) в оперативное время (шаг 3.4).
Ответ на шаг 4.1. РЕСУРСЫ В ОПЕРАТИВНОЙ ЗОНЕ
В оперативной зоне — (на срезе ствола) и в оперативное время — (момент выхода из ствола дроби) имеются следующие вещественные ресурсы
Дробь
Пыж
Пороховые газы
Срез ствола
Уплотненный воздух
Шаг 4.2. ПРИЛЕГАЮЩИЕ РЕСУРСЫ
Определить и записать вещественные ресурсы, прилегающие к оперативной зоне (шаг3.2) и в оперативное время (шаг 3.4).
Ответ на шаг 4.2.
К оперативной зоне прилегают;:
Ствол
Атмосферный воздух
Шаг 4.3. РЕСУРСЫ НАДСИСТЕМЫ
Определить и записать вещественные ресурсы ближайших надсистем имеющиеся во время оперативного времени( шаг 3.4) и до оперативного времени.
Ответ на шаг 4.3.
Вещества ближайших надсистем: (на рисунке не показаны)
Гильза патрона в патроннике ствола, цевье, приклад и другие
Шаг 4.4. ТАБЛИЦА РЕСУРСОВ
Используя данные полученные в шагах 4.1., 4.2., 4.3. составить Таблицу Ресурсов с указанием следующих данных;
ВИД РЕСУРСА - Вредный, Нейтральный, Полезный.
ВРЕМЯ ПРИСУТСТВИЯ РЕСУРСА - Присутствует в Оперативное Время или не присутствуют.
ВЕЛИЧИНА ЭНЕРГОНАСЫЩЕННОСТИ РЕСУРСА - Большая, Средняя, Малая.
КОЛИЧЕСТВО РЕСУРСА - Незначительное, Достаточное, Избыточное.
ВИД ПОЛЯ (энергии) У ВЕЩЕСТВА — Механическое, Акустическое, Тепловое и другие. (Ориентировочный список видов полей и их разновидностей смотрите в приложении 49)
Примечание7.
В таблице на первое место всегда ставится Нежелательный Элемент (См. шаг 3.3), затем заносятся Вредные, Нейтральные и последнюю очередь Полезные ресурсы
Вредные ресурсы — это вещества и поля, порождающие Нежелательное Явление (см. шаг 3.1.)
Нейтральные ресурсы — это вещества и поля не участвующие в технологическом процессе.
Полезные ресурсы это вещества и поля, обеспечивающие выполнение технологического процесса.
ТАБЛИЦА РЕСУРСОВ
№ | Наименование ресурса (вещественного) |
Вид ресурса | Количество | Вид поля у вещества и свойства вещества | Время присутствия |
Величина энергонасы щенности |
|||||||||||||||||||||||||||||||||||||||
РЕСУРСЫ ИМЕЮЩИЕСЯ В ОПЕРАТИВНОЙ ЗОНЕ | |||||||||||||||||||||||||||||||||||||||||||||
1 | Пороховые газы | Вредный | Избыточное | Мех. давление. Тепловое поле | присутствует | Большая | |||||||||||||||||||||||||||||||||||||||
2 | Дробь | Полезный | Избыточное | Масса, Мех. движение |
присутствует | Большая | |||||||||||||||||||||||||||||||||||||||
3 | Пыж | Нейтраль ный | Незначительный | Масса, Мех. движение |
присутствует | ||||||||||||||||||||||||||||||||||||||||
4 Уплотненный воздух | Вредный | Достаточное | Давление | присутствует | Средняя | ||||||||||||||||||||||||||||||||||||||||
5 Срез ствола | Нейтраль | Незначитель | Мех.движение | присутствует | Малая | ||||||||||||||||||||||||||||||||||||||||
РЕСУРСЫ БЛИЖАЙШИХ НАДСИСТЕМ |
|||||||||||||||||||||||||||||||||||||||||||||
1 | Гильза патрона в патронникепустая | Нейтральный | Достаточное | Мех.поле давления от газов, тепло | отсутствует | Большая | |||||||||||||||||||||||||||||||||||||||
З | Приклад | Полезный | достаточное | Механич вибрация | отсутствует | Средняя | |||||||||||||||||||||||||||||||||||||||
Пояснения.
Пороховые газы в момент выхода из ствола уже не являются полезными, потому что, мгновенно расширяясь во все стороны, увлекают за собой дробь и разбрасывают ее. Пыж, в момент выхода аз ствола, так же уже не передает давление на дробь от пороховых газов и потому, в этот момент, становится нейтральным ресурсом. Уплотненный воздух, двигаясь а стволе перед дробью, является вредным ресурсом, потому, что, выходя из ствола, он также мгновенно расширяется во все стороны, и содействуют разбрасыванию дроби. Атмосферный воздух является вредным ресурсом, потому, что оказывает сопротивление движению дроби.
Шаг 4.5. ВЫБОР ПРИОРИТЕТНЫХ РЕСУРСОВ.
Выбрать из каждой зоны ресурсов (таблица) ПРИОРИТЕТНЫЕ РЕСУРСЫ и составить их список
ПРИОРИТЕТНОСТЬ РЕСУРСА ОПРЕДЕЛЯЕТСЯ:
1 ПО ВИДУ — Приоритет имеет вредный, затем нейтральный и полезный ресурс.
2. ПО ВРЕМЕНИ ПРИСУТСТВИЯ — Приоритет имеет ресурс, который постоянно присутствует в Оперативной Зоне в Оперативное Время
З. ПО ЭНЕРГОНАСЫЩЕННОСТИ -Приоритет имеет ресурс, обладающий наибольшей энергией.
4. ПО КОЛИЧЕСТВУ РЕСУРСА (вещества, поля) — Приоритет имеет избыточный, затем достаточный и последним незначительный ресурс
5. ПО ВИДУ ПОЛЯ — Приоритет имеет поле Нежелательного Элемента, затем остальные поля.
Вначале ресурсы ранжируются по виду, затем по времени присутствия, по энергонасыщенности, количеству и виду поля.
Ответ на шаг 4.5.
СПИСОК ОТОБРАННЫХ ПРИОРИТЕТНЫХ РЕСУРСОВ:
№ 1 ПОРОХОВЫЕ ГАЗЫ с полем давления (расширения)
№ 2 ДРОБЬ с массой и механическим полем движения
№ З ПЫЖ с массой и механическим полем движения
№ 4 УПЛОТНЕННЫЙ ВОЗДУХ с давлением и движением
№ 5. Пустая ГИЛЬЗА В ПАТРОННИКЕ РУЖЪЯ, с полем давления пороховых газов
№ 6 СТВОЛ с массой и механической вибрацией в момент выстрела. С этими ресурсами будут составлены задачи, которые необходимо решать
Часть 5
ФОРМУЛИРОВАНИЕ ИДЕАЛЬНОГО КОНЕЧНОГО РЕЗУЛЬТАТА - ИКР
Цель:- Составить формализованные тексты задач
Шаг 5.1. СОСТАВЛЕНИЕ ИДЕАЛЬНОГО КОНЕЧНОГО РЕЗУЛЬТАТА. - ИКР.
Составить тексты задач в виде формулировок Идеального Конечного Результата - ИКР, с использованием приоритетных ресурсов отобранных в шаге 4.5. Каждой задаче дать свой номер. Тексты задач составляются по следующим схемам:
ВАРИАНТ 1
-«Элемент (указать ресурс из шага 4.5.) используя (указать имеющиеся у него поле, свойство), не допускает (указать Нежелательное Явление из шага 3.1)»
ВАРИАНТ 2 «Элемент (указать ресурс из шага 4.5.) используя (указать имеющиеся у него вещество и поле), выполняет (указать из шага 1 .2. функцию системы) не допуская (указать Нежелательное Явление из шага 3.1.)»
Пояснение В данном описании показан разбор задач только с использованием ВАРИАНТА 2. Задачи, составленные по варианту 1. дали менее эффективный результат, и потому, с целью сокращения текста, они не показываются.
Ответ на шаг 5.1.
ЗАДАЧА № 1. (ИСПОЛЬЗОВАНИЕ ПОРОХОВЫХ ГАЗОВ)
Пороховые газы, используя свое давление, выполняют разгон дроби, не допуская ее разлета.
ЗАДАЧА № 2. (ИСПОЛЬЗОВАНИЕ ДРОБИ)
Дробь, используя механическое движение и свою массу (вещество), выполняет разгон, не допуская своего разлета.
ЗАДАЧА № 3. (ИСПОЛЬЗОВАНИЕ ПЫЖА)
Пыж, используя свое вещество и движение, выполняет разгон дроби, не допуская ее разлета.
ЗАДАЧА № 4. (ИСПОЛЬЗОВАНИЕ УПЛОТНЕННОГО ВОЗДУХА)
Уплотненный воздух, используя свое вещество и механическое движение, выполняет разгон дроби, не допуская ее разлета.
ЗАДАЧА № 5. (ИСПОЛЬЗОВАНИЕ ГИЛЬЗЫ)
Гильза, используя свое вещество и поле давления газов, выполняет разгон дроби не допуская ее разлета.
ЗАДАЧА № 6. (ИСПОЛЬЗОВАНИЕ СТВОЛА)
Ствол, используя свое вещество, выполняет разгон дроби, не допуская ее разлета.
ПОЯСНЕНИЕ к задаче №6.
У ствола в оперативное время (в момент выхода дроби), уже нет механического поля (энергии отдачи), которое возникло и исчезло в момент воспламенения пороха в патроне. Поэтому в оперативное время, ствол уже не имеет механического поля, которое можно было использовать. В момент выхода дроби, ствол соприкасается только с горячими газами. Но и это поле в силу малой скорости прохождения тепла по веществу ствола, в оперативное время еще не стало значительным, поэтому оно так же не учитывается. Следовательно, может учитываться только вещество ствола.
Шаг 5.2. ВЫЯВЛЕНИЕ ЭЛЕМЕНТОВ С ПРОТИВОРЕЧИЯМИ
В каждой сформулированной задаче (шаг 5.1.) определить тот элемент, который для достижения поставленной цели, должен выполнить противоречивые требования по своему физическому(!) состоянию.
Ответ на шаг 5.2.
В задаче № 1. Физическое противоречие испытывают ПОРОХОВЫЕ ГАЗЫ - они должны быть позади дроби, чтобы разгонять ее, и должны быть с боков дроби, чтобы не допустить ее разлета.
В задаче № 2. Физическое противоречие испытывает ДРОБЬ — она должна быть раздельной, потому что ее такой изготовили, и должна быть единой, чтобы не допустить своего разлета
В задаче № З Физическое противоречие испытывает ПЫЖ — он должен быть позади дроби, чтобы передавать ей давление пороховых газов и должен быть с боков дроби, чтобы не допустить ее разлета.
В задаче № 4. Физическое противоречие испытывает УПЛОТНЕННЫЙ ВОЗДУХ— он должен оказывать сопротивление дроби, потому что как любое материальное вещество имеет какую то плотность, и не должен оказывать сопротивление движению дроби, чтобы не допустить ее разлета.
В задаче 5. Физическое противоречие испытывает ГИЛЬЗА — она должна быть в патроннике ружья, потому, что такая ее конструкция, и должна быть вместе с дробью, чтобы не допустить ее разлета.
В задаче № 6. Отсутствует элемент, испытывающий противоречивые требования. Применяемый элемент- СТВОЛ, явных физических противоречий не испытывает - он уже участвует в разгоне дроби и не допускает ее разлета при ее движении внутри его.
Если нет противоречивых требований, то дальнейшие действия по этой задаче производятся в соответствии с рекомендациями в примечании 13, тоесть используются обычные инженерные знания.
Учитывая, что в задаче №6 отсутствуют противоречивые требования целесообразно решать ее первой с учетом рекомендаций в примечании 13.
Примечание 13.
Если в какой либо задаче нет элемента, который испытывает явные противоречивые требования по своему физическому состоянию, то для решения такой задачи не требуется алгоритм.
В этом случае применяют обычные инженерные знания. для этого выявляют меняющийся параметр элемента, и, используя известные в технике и технологии способы, получают нужный результат.
Решение по задаче № 6.

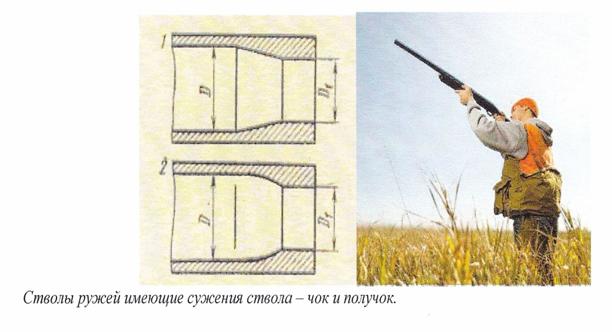

Для того чтобы ствол сам не допускал разлета дроби он должен сужаться к своему концу. Это очевидно, и каких либо противоречивых требований не возникает. Изменяемый параметр - внутренний диаметр ствола. Изменение диаметра ствола так же не вызывает физических противоречий и технически вполне выполнимо. Действительно, стволы некоторых охотничьих ружей выполнены конусными, их внутренний диаметр к срезу ствола сужается на 1- 1,5 мм. Однако такие стволы технологически выполнять сложно и в настоящее время они почти не выпускаются. Гораздо большее распространение нашли цилиндрические стволы и стволы имеющие чок или получок. Стволы чок или получок также цилиндрические, но в конце имеют сужение, конусное или в виде эллипса. Такие стволы действительно в некоторой степени уменьшают разлет дроби.
Однако, сужение стволов хотя и весьма распространено, но, все же оно недостаточно эффективно уменьшает разлет дроби.

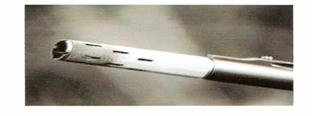

Кроме сужения стволов в дробовых ружьях применяют продольные прорези.
При наличии продольных прорезей на конце ствола, часть пороховых газов выходит в атмосферу еще до выхода дроби из ствола, и поэтому их влияние на разброс дроби несколько ослабевает. Однако и это решение также недостаточно эффективно.
Существует еще несколько конструкций охотничьих ружей, в которых ствол содействует уменьшению разлета дроби. Желающие узнать эти конструкции могут найти их в Интернете и в специальной литературе.
Продолжаем разбор задач № 1, 2, 4, 5.
Шаг 5.3. ВЫЯВЛЕНИЕ ПРИЛЕГАЮЩИХ РЕСУРСОВ.
К каждому элементу, который испытывает противоречивые требования (смотри шаг 5.2.), подобрать из прилегающих ресурсов (см. шаг 4.5.2.) тот, который имеет наиболее высокую энергонасыщенность и ближе всего расположен к нему. Выбранные элементы записать.
Ответ на шаг 5.3.
В задаче № 1 - К ПОРОХОВЫМ ГАЗАМ прилегает СТВОЛ.
В задаче № 2 - К ДРОБИ прилегает ПЫЖ.
В задаче № 3 - К ПЫЖУ прилегают ДРОБЬ и ПОРОХОВЫЕ ГАЗЫ
В задаче № 4 - К УПЛОТНЕнноМУ ВОЗДУХУ прилегают СТВОЛ (В момент выхода воздуха из ствола).
В задаче № 5 - К пустой ГИЛЬЗЕ, которая в момент выстрела находится в патроннике ружья (на рисунке не показана), прилегают СТВОЛ и ПОРОХОВЫЕ газы.
Часть 6
ФОРМУЛИРОВАНИЕ ФИЗИЧЕСКИХ ПРОТИВОРЕЧИЙ Цель: - Уточнить суть физического противоречия и выбрать принцип его разрешения.
Шаг 6.1. ОПРЕДЕЛЕНИЕ ПРОТИВОРЕЧИВЫХ ФИЗИЧЕСКИХ СОСТОЯНИЙ.
Описать противоречивые физические состояния - ПЕРВОЕ и ВТОРОЕ, которые испытывают элементы, выбранные в шаге 5.2. Описания физических состояний делается по следующей схеме;
ПЕРВОЕ ФИЗИЧЕСКОЕ СОСТОЯНИЕ
«ЭЛЕМЕНТ...(указать элемент выбранный в шаге 5.2.) ВЫПОЛНЯЯ... (указать существующею(!) функцию, действие) ДОЛЖЕН БЫТЬ . . .(указать существующее(!) физическое состояние)» ВТОРОЕ ФИЗИЧЕСКОЕ СОСТОЯНИЕ
«ЭЛЕМЕНТ... (указать элемент выбранный в шаге 5.2.) ЧТОБЫ НЕ ДОПУСТИТЬ ... (указать Нежелательное Явление из шага 3.1.) ДОЛЖЕН БЫТЬ (указать требуемое(!) физическое состояние)»
По каждой задачи рекомендуется выполнить рисунки, показывающие противоречивые физические состояния рассматриваемых элементов.
Ответ на шаг 6.1. В задаче №1 (Элемент — ПОРОХОВЫЕ ГАЗЫ)
ПЕРВОЕ ФИЗИЧЕСКОЕ СОСТОЯНИЕ.
Пороховые газы, выполняя разгон дроби, должны находиться позади дроби. ВТОРОЕ ФИЗИЧЕСКОЕ СОСТОЯНИЕ
Пороховые газы, чтобы не допустить разлета дроби, должны быть с боков дроби.

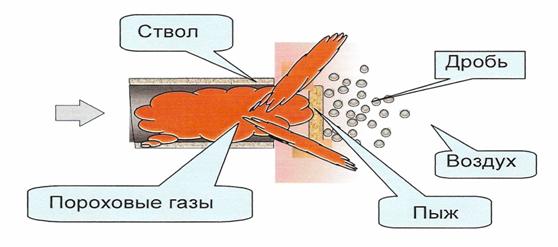

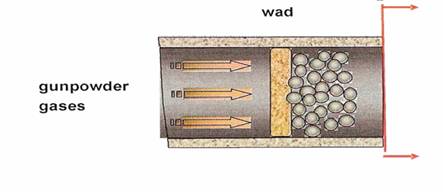

Рисунок противоречивых физических состояний пороховых газов
Первое физическое состояние. Второе физическое состояние..
Пороховые газы позади дроби. Пороховые газы с боков дроби
В задаче №2 (Элемент- ДРОБЬ)
ПЕРВОЕ ФИЗИЧЕСКОЕ СОСТОЯНИЕ.
Дробь, выполняя свой разгон должна быть раздельной.
ВТОРОЕ ФИЗИЧЕСКОЕ СОСТОЯНИЕ
Дробь, чтобы не допустить своего разлета, должна быть нераздельной.
Рисунок противоречивых физических состояний дроби
|
Первое физическое состояние. Второе физическое состояние.
В задаче № З (Элемент - ПЫЖ)
ПЕРВОЕ ФИЗИЧЕСКОЕ СОСТОЯНИЕ.
Пыж, выполняя разгон дроби, должен быть позади дроби.
ВТОРОЕ ФИЗИЧЕСКОЕ СОСТОЯНИЕ
Пыж, чтобы не допустить разлета дроби, должен быть с боков дроби.

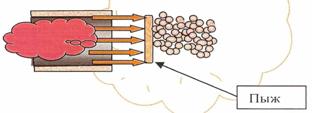

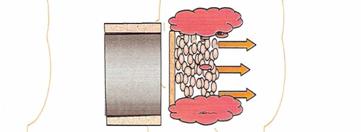

Рисунок противоречивых физических состояний пыжа
Первое физическое состояние. Второе физическое состояние.
Пыж позади дроби. Пыж с боков дроби
[1] Настольная книга охотника-спортсмена. http;//www.piterhunt.ru/pages/nk
